تحديد
|
نطاق القياس |
الماء (20 درجة) (1 إلى 200000) لتر/ساعة الهواء (20 درجة، 0.1013MPa) (0.03 إلى 3000) متر مكعب/ساعة |
|
نسبة المدى |
النوع القياسي 10:1، النوع الخاص 20:1 |
|
دقة |
النوع القياسي 1.5 درجة، النوع الخاص 1.0 درجة، نوع الغاز 1.5 درجة |
|
ضغط |
النوع القياسي: DN15 إلى DN50 أقل من أو يساوي 4.0MPa، DN80 إلى DN200 أقل من أو يساوي 1.6MPa نوع خاص: DN15 إلى DN50 أقل من أو يساوي 32MPa، DN80 إلى DN200 أقل من أو يساوي 16MPa معدل الضغط للسترة هو 1.6MPa. |
|
اتصال العملية |
نوع الفلنجة، نوع المشبك الصحي، نوع الخيط القياسي، نوع الخيط الصحي، النوع الخاص، حسب متطلبات المستخدم أو المقدمة من قبل المستخدم. |
|
اتصال كليب |
النوع القياسي: اتصال شفة HG20592 DN15/PN1.6MPa |
|
درجة حرارة متوسطة |
النوع القياسي: -20 درجة إلى +120 درجة؛ PTFE: 0 درجة إلى 80 درجة؛ نوع درجة الحرارة العالية: 120 درجة إلى 450 درجة (الانفجار -نوع مقاوم 400 درجة)؛ نوع درجة الحرارة المنخفضة: -196 درجة إلى -20 درجة |
|
درجة الحرارة المحيطة |
نوع الإرسال عن بعد: -30 درجة إلى +80 درجة؛ نوع المؤشر المحلي: -40 درجة إلى +100 درجة؛ نوع آمن ومقاوم للانفجار-: -40 درجة إلى +60 درجة |
|
موصل الكابل |
الخيط الداخلي M20*1.5 والخيط الداخلي M16*1.5 متوفران مع موصلات الطيران الاختيارية. |
|
مزود الطاقة |
النوع القياسي: 24VDC سلكان - (4 إلى 20) مللي أمبير (12VDC إلى 32VDC) نوع المنبه: 24VDC سلك متعدد - (4 إلى 20) مللي أمبير (12VDC إلى 32VDC) نوع التيار المتردد: (100 إلى 240) فولت تيار متردد 50 هرتز إلى 60 هرتز نوع البطارية: بطارية ليثيوم 3.6V@9AH، يمكن استخدامها بشكل مستمر لمدة ثلاث سنوات |
|
خصائص التحميل |
RLmax=600Ω نوع آمن جوهريًا: 500Ω |
|
إخراج التنبيه |
إنذار تدفق لحظي مع الحدود العليا والسفلى، عزل إشارة optocoupler خرج ترانزستور دارلينجتون (مصدر طاقة داخلي 24VDC، الحد الأقصى للتيار 8 مللي أمبير، مصدر طاقة خارجي 250 مللي أمبير عند 36 فولت تيار مستمر). نوع التنبيه المحلي: الحد العلوي والسفلي أو إنذار التدفق الفوري للحد العلوي والسفلي. إنذار مفتاح القصب (قدرة الاتصال 1A@30VDC)، قابل للتحديد مفتوح/مغلق بشكل طبيعي. الحد الأقصى للنطاق 60% لإنذارات الحد العلوي والسفلي، والحد الأدنى للفاصل الزمني 10% لإنذارات الحد العلوي والسفلي. |
|
إخراج النبض |
خرج النبض المتراكم عبارة عن مخرج ترانزستور دارلينجتون -مزدوج ضوئي (داخلي 24 فولت تيار مستمر، الحد الأقصى للتيار 8 مللي أمبير). |
|
فئة الحماية |
IP65 |
|
فئة مقاومة للانفجار- |
النوع الآمن جوهريًا: Exia II CT2~T6 Gb الانفجار-نوع الحماية: Exd II CT6 جيجا بايت |
|
معلمات السلامة الجوهرية |
واجهة المستخدم أقل من أو يساوي 28V li أقل من أو يساوي 100mA Pi أقل من أو يساوي 0.7W Ci أقل من أو يساوي 0.021μF Li≈0mH |
|
ارتفاع تركيب الصك |
البعد المركزي للتركيب الملولب DN10 هو 125 مم. الارتفاع الرأسي للنوع القياسي DN15 إلى 200 هو 250 مم. يبلغ ارتفاع جهاز الضغط العالي- الذي يزيد الضغط فيه عن 6.3MPa إلى 10MPa وقطره أكبر من أو يساوي DN80 300 مم. |
|
اللزوجة المتوسطة |
DN15: η<5mPa.s(S15.0~S15.3)η<30mPa.s(S15.4~S15.10) DN25: η<250mPa.s DN50~DN200:η<300mPa.s |
|
القطر |
رمز تعويم مقطع التدفق |
الماء (لتر / ساعة) |
هواء |
جدول فقدان الضغط للهياكل المختلفة (كيلو باسكال) |
||||||
|
المادة 304 316L تي المفوض السامي |
مادة بتف |
م³/ساعة (20 درجة لام) |
معيار |
للأسفل للداخل، للأعلى أفقيًا للخارج |
السكتة الدماغية الأفقية الهبوطية في؛ ضربة أفقية تصاعدية للخارج |
اليسار في الداخل، الحق في الخارج؛ الحق في الداخل، وترك خارجا |
الربيع الأفقي |
صعودا وهبوطا |
||
|
DN15 |
0 |
10 |
0.3 |
6.8 |
10.8 |
16.8 |
22.8 |
|||
|
1 |
16 |
0.5 |
6.8 |
10.8 |
16.8 |
22.8 |
||||
|
2 |
14 |
16 |
0.7 |
6.8 |
10.8 |
16.8 |
22.8 |
16 |
14 |
|
|
3 |
40 |
25 |
1.2 |
6.8 |
10.8 |
16.8 |
22.8 |
19.5 |
17.8 |
|
|
4 |
63 |
40 |
1.8 |
7 |
11 |
17 |
23 |
20.4 |
18 |
|
|
5 |
100 |
60 |
3 |
7.2 |
11.2 |
17.2 |
23.2 |
|||
|
6 |
160 |
100 |
4.8 |
7.8 |
11.8 |
17.8 |
23.8 |
22.5 |
20 |
|
|
7 |
250 |
160 |
7 |
9 |
13 |
19 |
25 |
25 |
22 |
|
|
8 |
400 |
250 |
12 |
12 |
16 |
22 |
28 |
32.5 |
29 |
|
|
9 |
630 |
400 |
18 |
13 |
17 |
23 |
29 |
45 |
41 |
|
|
10 |
1000 |
30 |
16 |
20 |
26 |
32 |
59 |
50 |
||
|
DN25 |
0 |
300 |
14 |
3.8 |
7.8 |
13.8 |
19.8 |
|||
|
1 |
630 |
400 |
21 |
3.8 |
7.8 |
13.8 |
19.8 |
|||
|
2 |
1000 |
630 |
30 |
4.2 |
8.2 |
14.2 |
20.2 |
11 |
9.7 |
|
|
3 |
1600 |
1000 |
48 |
5.7 |
9.7 |
15.7 |
21.7 |
11 |
9.7 |
|
|
4 |
2500 |
1600 |
70 |
6 |
10 |
16 |
22 |
12 |
10.5 |
|
|
5 |
3200 |
100 |
6.6 |
10.6 |
16.6 |
22.6 |
12 |
10.5 |
||
|
6 |
4000 |
2000 |
130 |
7.8 |
11.8 |
17.8 |
23.8 |
14.5 |
11.5 |
|
|
7 |
5000 |
2500 |
150 |
8.8 |
12.8 |
18.8 |
24.8 |
14.5 |
11.5 |
|
|
8 |
6300 |
3200 |
180 |
10.3 |
14.3 |
20.3 |
26.3 |
21.7 |
17.2 |
|
|
9 |
10000 |
16 |
20 |
26 |
32 |
24 |
19.5 |
|||
|
DN50 |
0 |
4000 |
130 |
4.2 |
8.2 |
14.2 |
20.2 |
|||
|
1 |
6300 |
4000 |
180 |
4.7 |
8.7 |
14.7 |
20.7 |
24 |
22 |
|
|
2 |
10000 |
6300 |
300 |
6 |
10 |
16 |
22 |
24 |
22 |
|
|
3 |
16000 |
10000 |
500 |
6 |
10 |
16 |
22 |
24 |
22 |
|
|
4 |
20000 |
16000 |
600 |
6.5 |
10.5 |
16.5 |
22.5 |
30 |
26 |
|
|
5 |
25000 |
700 |
7 |
11 |
17 |
23 |
42 |
40 |
||
|
DN80 |
0 |
10000 |
6 |
10 |
16 |
22 |
13 |
11 |
||
|
1 |
16000 |
500 |
6.8 |
10.8 |
16.8 |
22.8 |
16 |
14.5 |
||
|
2 |
25000 |
16000 |
700 |
7 |
11 |
17 |
23 |
18 |
15 |
|
|
3 |
40000 |
25000 |
1200 |
13 |
17 |
23 |
29 |
23 |
21 |
|
|
4 |
63000 |
40000 |
1800 |
15 |
19 |
25 |
31 |
32 |
29 |
|
|
DN100 |
0 |
40000 |
1200 |
6.5 |
10.5 |
16.5 |
22.5 |
24 |
26 |
|
|
1 |
63000 |
40000 |
1800 |
6.5 |
10.5 |
16.5 |
22.5 |
25 |
27 |
|
|
2 |
80000 |
60000 |
2500 |
20 |
24 |
30 |
36 |
26 |
31.5 |
|
|
3 |
100000 |
3000 |
22 |
26 |
32 |
38 |
30 |
38 |
||
|
DN150 |
0 |
80000 |
2500 |
22 |
26 |
32 |
38 |
35 |
41 |
|
|
1 |
100000 |
3000 |
50 |
54 |
55 |
60 |
55 |
56 |
||
|
2 |
150000 |
60 |
58 |
58 |
62 |
60 |
60 |
|||
|
DN200 |
0 |
150000 |
*نوع خاص |
50 |
54 |
60 |
66 |
65 |
61 |
|
|
1 |
200000 |
70 |
80 |
80 |
85 |
70 |
70 |
|||
سمات
1. يستخدم تقنية الأنبوب المخروطي متعدد الأجزاء-، مما يجعل القرص أكثر خطيًا.
2. نظام الإشارة المزدوج لتلبية احتياجات المستخدمين في ظروف العمل المختلفة.
3. اللوحة تستخدم قرص من الألومنيوم مع مؤشر ميكانيكي طويل، مما يؤدي إلى لوحة أكثر جمالية. ويتميز بشاشة عرض رقمية LCD -منخفضة الطاقة، وكاملة-خط،-خطين، يمكنها عرض التدفق الفوري، والتدفق التراكمي، والتأخيرات المقابلة في نفس الوقت.
4. مجهزة بنظام التخميد المغناطيسي لتقليل ارتعاش المؤشر بشكل فعال.
5. تمت إضافة جهاز تعويض التداخل المغنطيسي الأرضي للتغلب بشكل فعال على تأثير المجال المغنطيسي الأرضي على الجهاز.
6. مناسب لقياس معدلات التدفق الصغيرة للوسائط المختلفة.
7. هيكل بسيط وسهل التركيب.
كيف يعمل

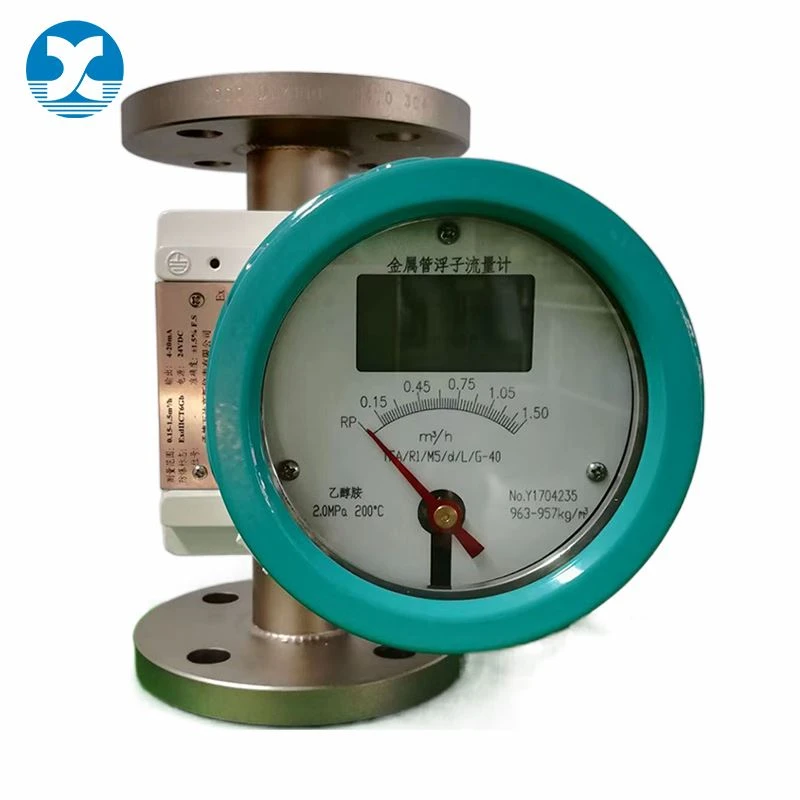

يتكون المنتج بشكل أساسي من جزأين: أنبوب قياس ومؤشر. يشتمل أنبوب القياس على مكونات مثل أنبوب مخروطي أو لوحة فتحة، ودليل، وسدادة، وعائم، بينما يشتمل المؤشر على مكونات مثل نظام المتابع المغناطيسي، وإبرة متدرجة، وقرص، ولوحة دائرة (للنقل عن بعد).
عندما يتدفق الوسط المقاس من الأسفل إلى الأعلى عبر أنبوب القياس، يتولد فرق الضغط عند الأطراف العلوية والسفلية للطفو، مما يخلق قوة لأعلى. عندما تكون القوة الصاعدة المؤثرة على العوامة أكبر من وزن العوامة المغمورة في السائل، ترتفع العوامة، وتزداد مساحة الفجوة الحلقية وفقًا لذلك، وتتناقص سرعة التدفق في الفجوة الحلقية بسرعة، ويتناقص فرق الضغط بين الأطراف العلوية والسفلية للعوامة، وتتناقص القوة الصاعدة المؤثرة على العوامة وفقًا لذلك حتى تتوازن القوة الصاعدة مع وزن العوامة المغمورة في السائل. عند هذه النقطة، يستقر الطفو عند موضع معين، ويتوافق ارتفاع موضع الطفو مع معدل تدفق الوسط المقاس.
يحتوي الطفو على مغناطيس مدمج{{0}، ويتغير المجال المغناطيسي عندما يتحرك الطفو لأعلى ولأسفل مع الوسط. يقترن المغناطيس المتابع المثبت على عمود المؤشر في المؤشر بالمغناطيس الموجود داخل العوامة، مما يدفع المؤشر ومغناطيس الاستشعار إلى الدوران. يتم تحويل التدفق اللحظي المحلي المشار إليه بواسطة المؤشر الموجود على القرص إلى إشارة كهربائية بواسطة المستشعر المغناطيسي، وبعد معالجته بواسطة الدائرة، يتم عرض التدفق اللحظي والتدفق التراكمي.
التطبيقات
مقاييس التدفق ذات الأنبوب المعدني هي مقياس تدفق متغير المساحة شائع الاستخدام في التحكم في الأتمتة الصناعية. وتتميز بصغر حجمها ونطاق الكشف الواسع وسهولة الاستخدام. يمكن استخدامها لقياس معدل تدفق السوائل والغازات والبخار، وتكون مناسبة بشكل خاص لقياس معدل التدفق للسرعة المنخفضة، والتدفق المنخفض-، ودرجة الحرارة العالية-، والضغط العالي-، والوسائط شديدة التآكل، أو الموصلة، أو غير الموصلة.
هذه السلسلة من مقاييس التدفق ذات الأنبوب المعدني تتوافق مع المعيار الوطني JB/T 6844-2015، ويتوافق التحقق من المصنع مع التحقق JJG257-2007.
لقد تم فحص هذا المنتج والموافقة عليه من قبل وكالة فحص الجودة المقاومة للانفجارات المعينة على المستوى الوطني-ويتوافق مع المتطلبات ذات الصلة لمعايير GB3836.1-2010 وGB3836.2-2010 وGB3836.4-2010 وGB3836.20-2010. علاماتها المقاومة للانفجار هي: Flameproof Exd II CT2-T6Gb، وExia II CT6 Gb الآمن جوهريًا.
