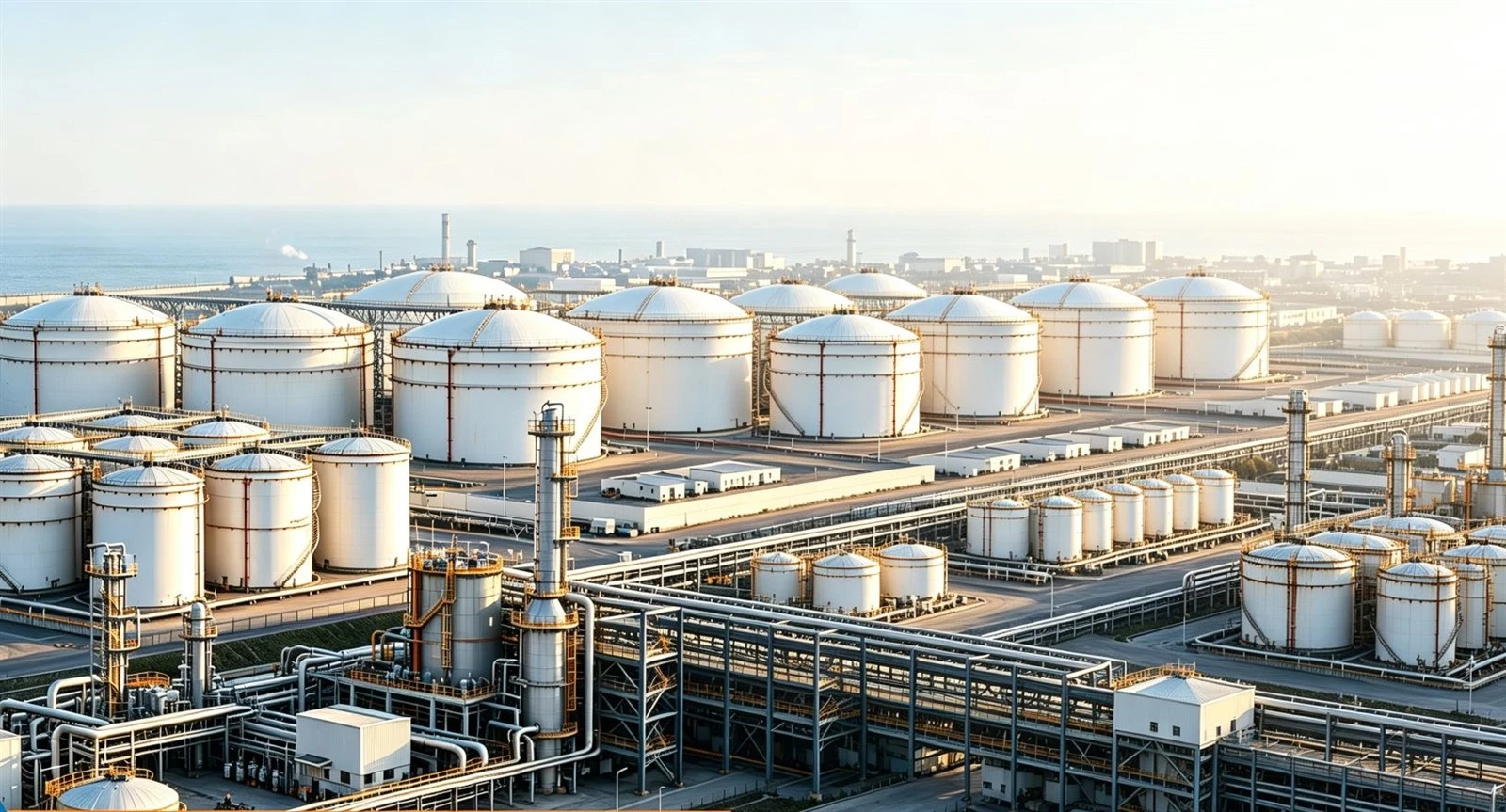

تعتبر مراقبة مستوى الخزان بمثابة العمود الفقري لعمليات المعالجة الآمنة والمستقرة والفعالة من حيث التكلفة-عبر منشآت المواد الكيميائية والنفط والغاز ومعالجة المياه والأطعمة والمشروبات. تمنع الأجهزة الدقيقة حدوث مشكلات متكررة في الموقع-مثل تجاوز سعة الخزان، والتشغيل الجاف للمضخة، وفقدان المواد الخام، وتوقف الإنتاج غير المخطط له. ومع ذلك، فإن العديد من محطات المعالجة تعاني من عدم دقة الأجهزة المتكررة والفشل المبكر. في معظم الحالات، تنبع هذه المشكلات من الاختيار غير الصحيح للمستشعر، وليس من جودة المنتج المعيبة.
لا توجد تقنية قياس ذات مستوى واحد مناسبة لكل تطبيق للخزان. تعمل أجهزة استشعار الموجات فوق الصوتية،-والرادار غير المتصل، ورادار الموجات الموجهة، والسعة، وأجهزة استشعار الضغط التفاضلي على تقديم أداء قوي في سيناريوهات محددة، ومع ذلك فإن لكل منها قيود تشغيلية واضحة. غالبًا ما يؤدي اختيار الأدوات التي تعتمد فقط على التكلفة المنخفضة أو سمعة العلامة التجارية إلى انحراف تدريجي في القياس، وفقدان متقطع للإشارة، وإعادة معايرة متكررة، وتضخم-نفقات الصيانة على المدى الطويل. تتوقف المراقبة الموثوقة والمتسقة لمستوى الخزان دائمًا على مطابقة التكنولوجيا المناسبة لهيكل الخزان الفعلي ووسائط المعالجة والظروف البيئية للموقع.
يوضح هذا الدليل المركز على-الموقع-سير العمل-بخطوة-لتحديد الخزانأدوات مراقبة المستوى. وهو يغطي معايير التقييم الأساسية، ومقارنات التكنولوجيا-المباشرة-، وقواعد التطبيق الخاصة بالصناعة-، ومخاطر الاختيار الشائعة التي يجب تجنبها. يساعدك هذا المورد، المصمم خصيصًا للمهندسين الميدانيين ومسؤولي تكامل الأنظمة وفرق شراء المصانع، على اتخاذ قرارات عملية وفعالة-من حيث التكلفة ومتوافقة مع التدقيق-وتتوافق مع ظروف تشغيل المصنع الحقيقية-.
الخطوة 1: توضيح متطلبات المراقبة الأساسية أولاً
قبل مقارنة نماذج الأجهزة الفردية، خذ وقتًا لتحديد أهداف المراقبة الأساسية. غالبًا ما تؤدي المتطلبات الغامضة أو المعممة إلى أكثر من-أجهزة محددة ومكلفة بشكل غير ضروري، أو أقل من-أجهزة الاستشعار المجهزة التي تفشل في تلبية احتياجات التحكم في العمليات في الموقع.
تتبع المستوى المستمر مقابل حماية إنذار النقطة
أولاً، تأكد مما إذا كان موقعك يتطلب تتبعًا مستمرًا للمستوى أو إنذارًا بالسلامة يعتمد على النقاط-فقط. توفر أجهزة الإرسال ذات المستوى المستمر قراءات في الوقت الفعلي-على المستوى الديناميكي لدعم ضبط عملية الحلقة-المغلقة وتتبع المخزون وتحليل الاتجاه التشغيلي. إنها مثالية لأوعية التفاعل، وصهاريج تخزين المواد الخام، والخزانات العازلة التي تتطلب رؤية ثابتة للبيانات. تعمل مفاتيح مستوى النقطة فقط على تنشيط الإشارات عند عتبات المستويات العالية أو المنخفضة المحددة مسبقًا، بشكل أساسي لمنع التدفق الزائد وحماية تشغيل المضخة الجافة. بالنسبة لمعظم إعدادات الخزانات الصناعية، يؤدي إقران المراقبة المستمرة مع مفاتيح الإنذار النقطية إلى إنشاء نظام قوي ومتوازن للسلامة والتحكم.
تأكيد دقة القياس المطلوبة
تختلف متطلبات الدقة بشكل كبير بين العمليات الصناعية. تتحمل صهاريج تخزين المياه العامة وأوعية المرافق المساعدة انحرافات طفيفة في القياس ولا تتطلب دقة عالية جدًا-. في المقابل، يعتمد التخليق الكيميائي الدقيق وتصنيع المستحضرات الصيدلانية وعمليات الخلط الدقيقة على قراءات متسقة عالية الدقة-لإزالة التناقضات في جودة الدُفعات-إلى-الدُفعات. إن الإفراط في-تحديد الدقة يؤدي إلى إهدار الميزانية على الأداء غير الضروري، بينما يؤدي نشر أجهزة استشعار منخفضة الدقة-في خزانات العمليات الحيوية إلى حدوث مخاطر تشغيلية ومخاطر تتعلق بالسلامة يمكن تجنبها.
الخطوة 2: تقييم -خصائص وسيط الموقع
تحدد خصائص وسائط المعالجة بشكل مباشر تقنيات القياس والمواد المبللة التي تكون صالحة للخدمة على المدى الطويل-. عادةً ما يؤدي الفشل في حساب الخصائص المتوسطة إلى تآكل المسبار، وقياس السطح، وتوهين الإشارة، وتدهور الأداء الثابت بمرور الوقت.
مسحوق سائل أو ملاط أو صلب
تعمل السوائل النظيفة والثابتة مثل المياه المعالجة والزيوت القياسية والمذيبات الخاملة بشكل جيد مع أجهزة استشعار الضغط بالموجات فوق الصوتية والرادار والضغط التفاضلي. بالنسبة للسوائل اللزجة، والملاط الثقيل، والوسائط المعرضة لفحم الكوك أو تراكم المواد الصلبة، فإن الرادار غير الملامس-هو الحل المفضل. مجسات الاتصال في هذه التطبيقات تتراكم البقايا بسرعة، مما يؤدي إلى تحريف القراءات ويسبب انحرافًا متكررًا. بالنسبة للمواد الصلبة الحبيبية والمواد المسحوقية المتربة، تواجه أجهزة الاستشعار بالموجات فوق الصوتية صعوبة في تخفيف الإشارة، بينما تحافظ أجهزة الرادار والسعة على خرج ثابت وقابل للتكرار.
التآكل والتقلب وتوليد الرغوة
تتطلب وسائط المعالجة شديدة التآكل مواد مبللة قوية مثل الفولاذ المقاوم للصدأ 316L أو Hastelloy أو PTFE لإطالة عمر خدمة الجهاز. تعمل المذيبات المتطايرة والبخار-بيئات الخزان الغنية على تعطيل انتشار الموجات الصوتية بالموجات فوق الصوتية بشدة، مما يجعل أجهزة الاستشعار بالموجات فوق الصوتية غير موثوقة. تعمل الرغوة السطحية أيضًا على تشتيت الإشارات الصوتية وعكسها، مما يؤدي إلى بيانات غير منتظمة وقفز المستوى. في هذه الظروف القاسية، تظل تقنية الرادار المعتمدة على الموجات الدقيقة- غير متأثرة بالبخار والرغوة وتقلبات درجات الحرارة المحيطة، مما يوفر أداء قياس ثابتًا.
الخطوة 3: مطابقة هيكل الخزان وظروف التثبيت
تؤثر هندسة الخزان وتكوين الختم ومساحة التثبيت المتاحة على وضع الأداة واستقرار الإشارة. تعمل العديد من أجهزة الاستشعار بشكل لا تشوبه شائبة في ظل ظروف المختبر ولكنها تفشل في تقديم نتائج متسقة عند تركيبها في خزانات ميدانية مقيدة ومعقدة هيكليًا.
الخزانات المفتوحة مقابل الخزانات المضغوطة المغلقة
تواجه الخزانات الجوية المفتوحة، بما في ذلك برك المياه وأحواض الصرف الصحي، الحد الأدنى من التدخل البيئي. توفر أجهزة إرسال المستوى بالموجات فوق الصوتية أداءً استثنائيًا من حيث التكلفة وتلبي تمامًا متطلبات المراقبة الروتينية لهذه الأصول. تتميز الأوعية المضغوطة المغلقة وغلايات التفاعل الكيميائي وخزانات التخزين المغطاة بالنيتروجين- بتقلبات الضغط الداخلي وتراكم البخار المستمر. فقط أجهزة الرادار المقاومة للضغط -والعالية-للتداخل-أو أجهزة استشعار الرادار ذات الموجات الموجهة توفر عملية موثوقة طويلة المدى-في بيئات الخزانات-المغلقة هذه.
ارتفاع الخزان والعوائق والإثارة
غالبًا ما تؤدي الخزانات الضيقة والمدمجة المزودة بمحركات داخلية وحواجز وأنابيب إلى اضطراب صدى الموجات فوق الصوتية وارتباك الإشارة. يتجنب رادار الموجات الموجهة هذه المشكلة عن طريق توجيه إشارات الموجات الدقيقة على طول مسبار ثابت، مما يزيل التداخل الشارد. بالنسبة للصوامع الطويلة و-صهاريج التخزين الكبيرة، يوفر الرادار -غير الملامس عالي التردد-نطاق قياس ممتدًا واختراقًا فائقًا للإشارة لتتبع المستوى الأعلى-إلى-المتسق بشكل متسق.
الخطوة 4: حدد التكنولوجيا بناءً على مطابقة حالة العمل
بمجرد تحديد متطلبات المراقبة وخصائص الوسائط وقيود الخزان، يمكنك تحديد تقنية القياس المثالية باستخدام منطق التطبيق الميداني المثبت. يوجد أدناه تحليل عملي لمطابقة الأجهزة-الحقيقية للسيناريوهات الصناعية الشائعة.
أجهزة إرسال المستوى بالموجات فوق الصوتية
أجهزة إرسال المستوى بالموجات فوق الصوتيةنتميز في خزانات المياه المفتوحة، وأحواض الصرف الصحي، وأوعية تخزين السوائل غير المتطايرة-مع الحد الأدنى من التدخل البيئي. تتميز هذه الأجهزة بسهولة التركيب-العلوي، وعدم الاتصال بالوسائط، وعدم وجود أي صيانة روتينية تقريبًا. ومع ذلك، لا ينبغي أبدًا تحديدها للخزانات المغلقة ذات درجة الحرارة المرتفعة أو الرغوية أو المغبرة أو-المغلقة، حيث تتسبب هذه الظروف في عدم استقرار مستمر للإشارة وقراءات غير موثوقة.
غير -أجهزة إرسال مستوى الرادار
أجهزة إرسال على مستوى الرادار غير -تلامسيةتقدم الأداء الأكثر تنوعًا للبيئات الصناعية القاسية. تتجاهل إشارات الميكروويف عالية التردد- البخار والغبار والرغوة السطحية وتغيرات الضغط وتغيرات درجة الحرارة. وهذا يجعلها مثالية لخزانات المواد الكيميائية المسببة للتآكل، وأوعية تخزين الهيدروكربونات البتروكيماوية، وخزانات العمليات الصيدلانية، والصوامع الصلبة المحملة بالغبار. على الرغم من أن التكاليف الأولية أعلى قليلاً، إلا أن استقرارها على المدى الطويل-ومتطلبات الصيانة البسيطة توفر قيمة إجمالية قوية.
أجهزة إرسال رادار الموجة الموجهة
تم تحسين أجهزة إرسال رادار الموجة الموجهة للسفن الضيقة والخزانات المضطربة والعمليات ذات التقلبات الشديدة لسطح السائل. وتتمثل الميزة الفريدة في قدرتها على قياس كل من مستوى السائل وطبقات واجهة الماء-الزيتية، وهو أمر بالغ الأهمية للفصل وخزانات التخزين ذات الطبقات. تتحمل هذه التقنية درجات الحرارة العالية وظروف التشغيل ذات الضغط العالي، مما يجعلها الخيار الأفضل للتحكم في عملية الحلقة المغلقة-الدقة العالية.
أجهزة إرسال مستوى الضغط التفاضلي
تعمل أجهزة إرسال مستوى الضغط التفاضلي بشكل أفضل على خزانات السوائل المضغوطة المغلقة ذات كثافة وسائط ثابتة ومتسقة، مثل أوعية المكثفات وخزانات المذيبات العازلة. تتميز هذه التقنية بأنها ناضجة وسهلة التثبيت وفعّالة للغاية من حيث التكلفة-لمراقبة مستوى السائل القياسي. إنه غير مناسب للوسائط ذات الكثافة المتقلبة، ولا لتطبيقات قياس مستوى المسحوق الصلب.
ضبط مستوى مفاتيح الشوكة
تعمل مفاتيح مستوى الشوكة الرنانة كأجهزة أمان مساعدة، وعادةً ما يتم إقرانها بأجهزة إرسال مستمرة لإنشاء أنظمة مراقبة زائدة عن الحاجة. فهي تمنع بشكل موثوق حدوث فيضان الخزان وجفاف المعدات-عبر معظم الوسائط السائلة والصلبة، مع معدلات فشل منخفضة للغاية ومتطلبات صيانة لا تذكر.
الخطوة 5: التحقق من الشهادة الصناعية والقدرة على التكيف البيئي
تتجاهل العديد من الفرق الامتثال والقدرة على التكيف البيئي أثناء اختيار الأجهزة، مما يؤدي إلى-مشكلات تدقيق ما بعد التثبيت ومخاطر السلامة. بالنسبة لبيئات مستودعات الصهاريج القابلة للاشتعال والانفجار، يجب أن تحمل جميع الأجهزة الميدانية شهادة مقاومة للانفجار -صالحة من ATEX أو IECEx للوفاء بمعايير سلامة المصنع. بالنسبة لخزانات معالجة الأغذية والأدوية، يجب أن تستخدم المكونات المبللة مواد صحية - تتوافق مع إرشادات GMP للتخلص من مخاطر التلوث.
بالإضافة إلى ذلك، تحقق من تصنيف درجة الحرارة لكل أداة وفئة حماية IP. تتطلب تركيبات الخزانات الخارجية حماية دخول IP67 أو IP68 لتحمل المطر والغبار ودورات الحرارة. تعطي أدوات العمليات الداخلية الأولوية لمقاومة التآكل وأداء مكافحة تداخل الإشارة- من أجل تشغيل متسق على مدار الساعة--.
الأخطاء الشائعة في اختيار أداة مستوى الخزان التي يجب تجنبها
تقريبًا جميع مشكلات الأجهزة ذات المستوى المتكرر في المواقع الصناعية تنبع من ممارسات الاختيار السيئة، وليس من عيوب التصنيع. تظل هذه الأخطاء التي يمكن تجنبها شائعة في شراء المصانع ويمكن التخلص منها من خلال سير عمل تقييم منظم.
تتضمن الأخطاء الشائعة نشر أجهزة استشعار بالموجات فوق الصوتية منخفضة التكلفة على خزانات المواد الكيميائية المتطايرة والبخارية، مما يؤدي إلى عدم دقة القياس بشكل مستمر واحتياجات إعادة المعايرة المستمرة. تقوم العديد من المرافق أيضًا باستبدال أجهزة الإرسال المستمرة بشكل غير صحيح بمحولات مستوى النقطة-، مما يؤدي إلى التخلص من بيانات الوقت الفعلي- المطلوبة لضبط العملية وتحليل الاتجاه. يؤدي تجاهل خصائص التصاق الوسائط والتآكل إلى حدوث قاذورات في المسبار، وقياس الحجم، وفشل الأداة مبكرًا. وأخيرًا، غالبًا ما يؤدي تخطي عمليات فحص شهادات المناطق الخطرة إلى عدم الامتثال-للتدقيق وإجراء تعديلات إلزامية على المعدات.
الصناعة-قواعد الاختيار السريع المحددة
الصناعة الكيميائية والبتروكيماوية
تعتمد المنشآت الكيميائية والبتروكيماوية على-رادار الموجات الموجهة أو غير المتصل لمراقبة المستوى المستمر، بالإضافة إلى مفاتيح أمان الشوكة الرنانة. تقاوم هذه التقنيات التآكل وتداخل البخار وتقلبات الضغط، مما يضمن التشغيل المستقر في المناطق الخطرة المصنفة.
صناعة معالجة المياه
تستخدم محطات معالجة المياه أجهزة إرسال بالموجات فوق الصوتية فعالة من حيث التكلفة للأحواض المفتوحة وخزانات المياه القياسية. بالنسبة لأوعية العمليات المغلقة المعرضة للرطوبة والضباب وتراكم البخار، توفر أجهزة استشعار الرادار مخرجات بيانات أكثر موثوقية واتساقًا.
صناعة الأغذية والأدوية
يتطلب تصنيع الأغذية والأدوية رقابة صحية صارمة. تعتبر أجهزة الاستشعار الصحية -غير المتصلة أو أجهزة استشعار الرادار ذات الموجات الموجهة مع الأجزاء المبللة من الفولاذ المقاوم للصدأ 316L والتركيب على شكل مشبك- هي الاختيار القياسي، وتتوافق تمامًا مع متطلبات الإنتاج والتدقيق GMP.
صناعة مواد البناء والمساحيق
تقوم صوامع مواد البناء المتربة ومعالجة المسحوق بإقران أجهزة استشعار المستوى المستمر للرادار أو السعة مع مفاتيح الشوكة الرنانة. يمنع هذا المزيج التعبئة الزائدة وانسداد المواد مع الحفاظ على قياس ثابت في ظروف الغبار الكثيف.
التعليمات
ما هي أداة المستوى الأكثر موثوقية لخزانات المواد الكيميائية المغلقة؟
توفر أجهزة إرسال الرادار-غير المتصلة عالية التردد-الأداء الأكثر موثوقية لخزانات المواد الكيميائية المغلقة. فهي تتجاهل البخار الداخلي والأبخرة المتطايرة وتغيرات ضغط المعالجة، مما يحافظ على قراءات دقيقة أثناء التشغيل غير المراقب على المدى الطويل-.
ما هو جهاز استشعار المستوى الأكثر فعالية من حيث التكلفة-لخزانات المياه العامة؟
توفر أجهزة إرسال المستوى بالموجات فوق الصوتية أفضل توازن في الأداء من حيث التكلفة-لخزانات المياه المفتوحة والقياسية المغلقة، وذلك بفضل سهولة تركيبها وصيانتها-والتشغيل المجاني.
هل تحتاج صوامع المسحوق إلى مراقبة مستمرة للمستوى؟
تتطلب صوامع المواد الخام المهمة المستخدمة لمراقبة المخزون قياسًا مستمرًا لمستوى الرادار -لرؤية المخزون في الوقت الفعلي. يمكن أن تستخدم الصوامع المساعدة غير الأساسية-مفاتيح مستوى النقطة-فقط للإنذار الأساسي عالي/منخفض المستوى لتقليل تكاليف الأجهزة.
الملخص النهائي
يعد تحديد الأجهزة على مستوى الخزان قرارًا منظمًا-يعتمد على الحالة ويأخذ في الاعتبار متطلبات العملية وسلوك الوسائط وتصميم الخزان ومعايير الامتثال للسلامة. يركز الاختيار الناجح على ملاءمة التطبيق بدلاً من مقارنات الأسعار أو المواصفات وحدها. تتناسب أجهزة الاستشعار بالموجات فوق الصوتية مع المياه العامة والبيئات ذات التداخل المنخفض؛ تتعامل أنظمة الرادار مع العمليات الكيميائية القاسية ودرجات الحرارة المرتفعة-والعمليات المتربة؛ تعمل أجهزة استشعار الضغط التفاضلي بشكل موثوق لخزانات السوائل المضغوطة القياسية؛ توفر مفاتيح الشوكة الرنانة نسخة احتياطية أساسية للسلامة.
يعمل نهج الاختيار الموحد بشكل مباشر على تحسين استقرار القياس، ويقلل معدلات فشل الأجهزة، ويقلل نفقات الصيانة المستمرة، ويساعد المنشآت على اجتياز عمليات تدقيق السلامة والامتثال الروتينية دون تأخير غير ضروري.
إذا كنت بحاجة إلى توصيات مخصصة للأجهزة لمشروع مراقبة الخزان الخاص بك، فقم بمشاركة التفاصيل حول وسائط العملية وتكوين الخزان ودرجة حرارة التشغيل ومعلمات الضغط. سيقدم فريقنا الفني حلول قياس مستوى متوافقة تمامًا ومُحسّنة من حيث التكلفة-ومتوافقة مع ظروف موقعك.
مراجع
1. إيك 61517:2024. قياس العمليات الصناعية والتحكم فيها – المواصفات العامة لأجهزة قياس المستوى.
2.ISA-100.11a:2023. الأنظمة اللاسلكية للأتمتة الصناعية: التحكم في العمليات والتطبيقات ذات الصلة.
3. إندرس + هاوزر. (2025).دليل اختيار قياس المستوى لخزانات وأوعية العمليات.
4. فريق بالوف الهندسي. (2026).الدليل العملي لنشر مستشعر مستوى الخزان الصناعي.
5. الجمعية الدولية للأتمتة (ISA). (2025).أفضل الممارسات لمواصفات أداة المستوى والتطبيق على-الموقع.
