تعتبر مرافق العمليات الكيميائية بيئات صناعية عالية الخطورة{{0}من حيث التعريف. يتضمن الإنتاج اليومي المذيبات القابلة للاشتعال والأبخرة العضوية المتطايرة والسوائل الكيميائية المسببة للتآكل، مع تقلب ضغط العملية ودرجة الحرارة باستمرار أثناء التشغيل. حتى الشرر الكهربائي الصغير أو الحرارة السطحية الزائدة الناتجة عن أجهزة العملية يمكن أن تشعل الغازات الخطرة المتراكمة وتؤدي إلى نشوب حرائق أو انفجارات. غالبًا ما تؤدي هذه الحوادث إلى توقف غير مخطط له، وتلف المعدات، ومخاطر جسيمة على-سلامة الموقع.
أجهزة إرسال الضغط القياسية للأغراض العامة-.تتميز بهياكل دوائر مكشوفة بدون حماية احترافية ضد الانفجارات-. ولا يمكنهم تحمل الظروف الخطرة القاسية داخل المصانع الكيماوية وسيفشلون في عمليات تدقيق الامتثال الإلزامية للسلامة. ولهذا السبب، فإن أجهزة إرسال الضغط المقاومة للانفجار-مصممة خصيصًا للمناطق الخطرة الكيميائية المصنفة. فهي تحتوي بشكل آمن على شرارات كهربائية داخلية، وتوقف انتشار اللهب، وتوفر مراقبة ثابتة وموثوقة للضغط في بيئات الغاز والبخار المتفجرة.
غالبًا ما تقوم فرق الهندسة والمشتريات في الصناعة الكيميائية بإشراف بالغ الأهمية. إنهم يتحققون فقط من العلامات الأساسية "للانفجار-" بينما يتجاهلون المؤشرات العملية الرئيسية. يتضمن ذلك مطابقة المناطق الخطرة، وتصنيف مجموعة الغاز، وتقييم درجة الحرارة، وتوافق العمليات في الموقع-. يشرح هذا الدليل الميداني العملي مبادئ عمل الحماية من الانفجارات-وسيناريوهات التطبيقات الكيميائية الشائعة وحالات الترقية الحقيقية في-الموقع وأخطاء الاختيار المتكررة. وبالاعتماد على معايير الصناعة الدولية وخبرة التشغيل الميداني، فإنه يساعد فرق المصانع على اتخاذ قرارات شراء أدوات متوافقة وآمنة وفعالة-من حيث التكلفة.

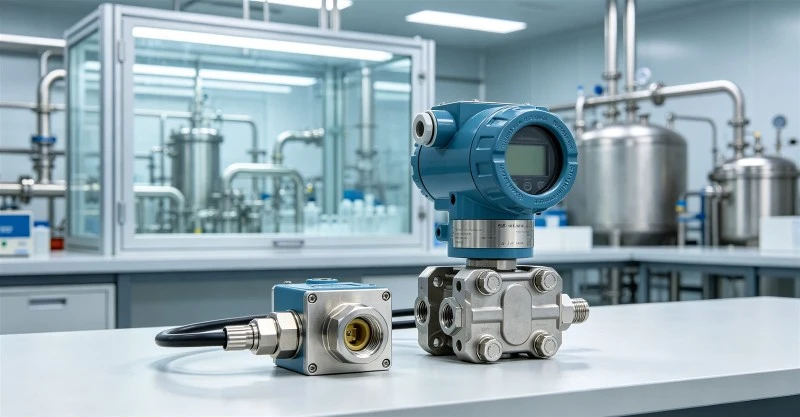

الانفجار-جهاز إرسال الضغط المقاوم: مبدأ العمل الأساسي
على عكس أجهزة الإرسال العادية ذات الدوائر المكشوفة بالكامل، تعتمد الوحدات المقاومة للانفجار-هياكل مغلقة بالكامل وتقنية مخصصة لإخماد الإشعال. في المصانع الكيميائية، تتراكم بسهولة مخاليط الغازات القابلة للاشتعال حول المفاعلات وخطوط الأنابيب وصهاريج التخزين. إذا أدت أعطال الدائرة إلى توليد شرارات أو درجات حرارة عالية أثناء التشغيل، فإن التصميمات الاحترافية المقاومة للانفجار-تعمل على منع انتقال اللهب والحرارة بشكل فعال، مما يمنع اشتعال مخاليط الغازات الخطرة الخارجية في بيئة العمل.
هيكل مقاوم للاشتعال (الأكثر شيوعًا في المصانع الكيميائية)
تستخدم أجهزة الإرسال المقاومة للاشتعال (Ex d)-مغلفات محكمة الغلق من سبائك الألومنيوم عالية القوة أو الفولاذ المقاوم للصدأ مع -مسارات لهب مُصنعة بدقة. إذا أدى عطل في أحد المكونات الداخلية إلى حدوث انفجار داخل المبيت، فإن العلبة القوية تحتوي بالكامل على كل ضغط الانفجار. عندما يمر الغاز الساخن واللهب عبر فجوات اللهب الضيقة، فإنه يبرد بسرعة ويفقد طاقة الاشتعال، مما يمنع الاحتراق الخارجي. بفضل موثوقيته العالية وفعاليته من حيث التكلفة، يعد هذا التصميم هو الحل الأكثر اعتمادًا على نطاق واسع للمناطق الخطرة في المنطقة 1 والمنطقة 2 في المصانع الكيميائية.
على سبيل المثال، التصميم الآمن جوهريًا
تستخدم أجهزة الإرسال الآمنة جوهريًا (Ex ia) تصميمًا متخصصًا لدائرة منخفضة الطاقة-، مما يحد من جهد التشغيل والتيار تحت عتبات الإشعال الآمن أثناء التشغيل العادي وسيناريوهات العطل-الفردية. لا تنتج هذه الأجهزة أي شرارة أو ارتفاع في درجات حرارة سطحها قادر على إشعال الوسائط المتفجرة. بفضل التكرار الفائق للسلامة، تعد أجهزة إرسال Ex ia مناسبة لمناطق المنطقة 0 التي بها وجود مستمر للغازات الخطرة، مما يجعلها مثالية لأوعية التفاعل الكيميائي الدقيقة المغلقة ومراقبة مساحة رأس الخزان المغلقة.
Key Explosion-شهادة الإثبات ومعايير التصنيف للاستخدام الكيميائي
تتطلب عمليات تدقيق سلامة المصانع الكيميائية ومناقصات المشاريع الدولية بشكل صارم معلمات تصنيف كاملة وموحدة لمقاومة الانفجارات-. الأجهزة العامة التي تحمل فقط شعار "مقاومة للانفجار-" بسيطة، تفتقر إلى شهادة تصنيف رسمية ولن تجتاز عمليات فحص الامتثال التي تجريها جهة خارجية. ومن الناحية العملية، تحدد أربعة معايير أساسية ما إذا كان جهاز الإرسال مؤهلاً للنشر في المناطق الكيميائية الخطرة.
تصنيف المناطق الخطرة
تغطي المنطقة 0 المواقع التي بها وجود مستمر أو طويل الأمد للغاز المتفجر-، حيث يُسمح فقط بأجهزة الإرسال الآمنة بشكل جوهري. تتضمن المنطقة 1 مناطق تتراكم فيها الغازات الخطرة أحيانًا أثناء الإنتاج العادي، وهي متوافقة مع طرازي Ex d وEx ia. تشير المنطقة 2 إلى المناطق ذات التعرض للغاز نادر وقصير المدة-، حيث تفي أجهزة الإرسال القياسية المقاومة للاشتعال بمعايير السلامة الأساسية. تقع معظم ورش التفاعل الكيميائي والتنقية ضمن تصنيفات المنطقة 1 أو المنطقة 2.
تصنيف مجموعة الغاز (IIA / IIB / IIC)
تأتي الوسائط الكيميائية القابلة للاشتعال بحساسية اشتعال متفاوتة، مصنفة إلى درجات IIA وIIB وIIC. تتمتع غازات IIC مثل الهيدروجين والأسيتيلين بطاقة اشتعال منخفضة للغاية وتشكل أعلى خطر للانفجار. تتوافق أجهزة الإرسال المعتمدة من Ex d IIC مع جميع وسائط IIA وIIB، مما يوفر قدرة تكيف عالمية لمعظم مصانع كيماويات الأعلاف المختلطة. بالنسبة لورش العمل المعقدة متعددة الوسائط-، يضيف تصنيف IIC أيضًا هامش أمان بالغ الأهمية لاستيعاب ظروف العملية المتغيرة.
تصنيف درجة الحرارة (T1 – T6)
تحدد تصنيفات فئة درجة الحرارة أقصى درجة حرارة سطحية لحاويات جهاز الإرسال، وهي بمثابة مقياس أساسي لمنع اشتعال البخار. يحدد تصنيف T6 درجة حرارة السطح عند 85 درجة، مما يوفر أقوى أداء ضد -الاشتعال. العمليات الكيميائية التي تستخدم نقطة وميض- منخفضة-ومذيبات شديدة التطاير يجب أن تستخدم أجهزة إرسال ذات درجة عالية -من T4–T6 للتخلص من مخاطر الاشتعال الناجمة عن الحرارة السطحية المتراكمة للمعدات.
شهادة رسمية
تعترف مشاريع الهندسة الكيميائية العالمية على نطاق واسع بشهادات مقاومة الانفجارات IECEx وATEX-. تعد وثائق الاعتماد التي تم التحقق منها وعلامات لوحة الاسم الموحدة إلزامية لحفظ ملفات سلامة المصنع وعمليات التفتيش الروتينية وقبول المشروع. يحظر استخدام أي أداة غير معتمدة في المناطق الخطرة الموحدة.
سيناريوهات تطبيق الصناعة الكيميائية النموذجية
لا غنى عن أجهزة إرسال الضغط المقاومة للانفجار-لمراقبة الضغط الأساسي عبر سير عمل الإنتاج الكيميائي. إنها تعمل بشكل فعال على حل نقاط الضعف الرئيسية المتعلقة بالسلامة والاستقرار في ثلاثة سيناريوهات كيميائية حرجة: تفاعلات الضغط العالي-المغلقة، وتخزين الوسائط المتطايرة، ونقل خطوط الأنابيب لمسافات طويلة-.
1. مراقبة المفاعل الكيميائي وعمود التقطير
تشكل المفاعلات المجمعة وغلايات التوليف المستمر وأعمدة التقطير العمود الفقري للتخليق الكيميائي والتنقية. تقوم هذه الأوعية بمعالجة الكحوليات والإيثرات والمذيبات الهيدروكربونية القابلة للاشتعال تحت ضغط ديناميكي وظروف درجة الحرارة. حتى الأعطال الكهربائية البسيطة أو ارتفاع درجة حرارة السطح يمكن أن تؤدي إلى انفجارات كارثية للأوعية وتهدد سلامة الورشة بأكملها.
توفر أجهزة إرسال الضغط المقاومة للانفجار-بيانات ضغط ثابتة وحقيقية-للمحطة المغلقة-أنظمة التحكم في الحلقة وتدعم إنذارات الضغط الزائد ومنطق حماية التعشيق. وهذا يمنع بشكل فعال ضغط التفاعل الجامح، ويثبت معلمات التوليف ويضمن جودة المنتج النهائي المتسقة طوال فترة الإنتاج.
2. تخزين الوسائط القابلة للاشتعال ومراقبة مزرعة الخزانات
تخزن مزارع الخزانات الكيميائية كميات كبيرة من المواد الخام القابلة للاشتعال، بما في ذلك الميثانول والإيثانول والبنزين. تتراكم الأبخرة المتطايرة عادة في مساحات رأس الخزان وتشكل أجواء متفجرة مستمرة. تمنع المراقبة المستمرة للضغط خطرين رئيسيين: انهيار خزان الضغط السلبي- وتسرب الغاز ذو الضغط الإيجابي-.
يمكن للمهندسين تحديد أجهزة الإرسال Ex d أو Ex ia وفقًا للتصنيف الفعلي لمنطقة مزرعة الخزانات. يتيح هذا التكوين مراقبة موثوقة وغير مراقبة على المدى الطويل- ويقلل من مخاطر السلامة المرتبطة بعمليات التفتيش اليدوية المتكررة على-الموقع.
3. أنظمة محطات النقل والضغط لخطوط الأنابيب
كثيرًا ما تواجه خطوط أنابيب نقل الغاز والسوائل القابلة للاشتعال تقلبات في الضغط أثناء تشغيل المضخة وتسليم المواد. غالبًا ما تؤدي ارتفاعات الضغط المفاجئة إلى تسرب خطوط الأنابيب، مما يؤدي إلى مخاطر انفجار ثانوية في أماكن الورش الضيقة. تم تصميمها لتحمل اهتزازات المجال ونبض الضغط، وتحافظ أجهزة الإرسال المقاومة للانفجار- على خرج إشارة ثابت للنقل - لمسافات طويلة ومراقبة النظام عن بعد.
4. العمليات الكيميائية والصيدلانية الدقيقة
يتميز إنتاج المواد الكيميائية والصيدلانية الدقيقة بتركيبات وسائط معقدة وبروتوكولات أمان صارمة للغاية. تعتمد معظم عمليات التخليق والتنقية على مذيبات ذات نقاط وميض-منخفضة- ذات حساسية عالية للانفجار. مجهزة بأغشية مقاومة للتآكل-، وأجهزة إرسال مقاومة للانفجارات-عالية الجودة-تلبي متطلبات الموقع المزدوجة-: حماية موثوقة من الانفجارات ومتانة طويلة الأمد-في البيئات الكيميائية المسببة للتآكل.
حالة ميدانية حقيقية: تعمل ترقية الأمان على حل مخاطر الانفجارات الخفية
يقوم موقع تصنيع المواد الكيميائية الدقيقة بتشغيل ورش عمل خطرة متعددة بالمنطقة 2 للتخليق العضوي. قامت المحطة سابقًا بتركيب أجهزة إرسال الضغط المركزة ذات التكلفة - مع علامات مقاومة للانفجارات الأساسية -لمراقبة المفاعل وخطوط الأنابيب. ومع ذلك، افتقرت هذه الأجهزة إلى مجموعة الغاز IIC الرسمية وشهادة درجة الحرارة T6، مما أدى إلى فشلها في تلبية المعايير التشغيلية الرسمية للمنطقة الخطرة.
أثناء إجراء تدقيق سنوي للسلامة من جانب جهة خارجية{{0}، حدد المفتشون ثغرات خطيرة تتعلق بالسلامة. لم يتم تصنيف أجهزة الإرسال الحالية لتناسب بيئة الغاز المختلط القابل للاشتعال في الموقع وتشكل مخاطر اشتعال محتملة. أمر المدققون بالتصحيح الفوري، مع جدولة تعليق مؤقت للإنتاج إذا لم تتم ترقية المعدات غير المتوافقة-على الفور.
استبدل المصنع جميع الأجهزة القديمة بأجهزة إرسال مقاومة للضغط Ex d IIC T6 -قياسية تتميز بشهادة IECEx الكاملة. تستخدم الوحدات التي تمت ترقيتها حاويات مقاومة للاشتعال معززة وتصميم دقيق لقمع درجة الحرارة، وتتكيف بشكل مثالي مع ظروف الغاز المختلط في الموقع ودرجات حرارة ورشة العمل المتقلبة.
بعد الترقية، نجحت جميع نقاط المراقبة في اجتياز عمليات تدقيق الامتثال للسلامة. توفر أجهزة الإرسال الجديدة قراءات ضغط متسقة ودقيقة أثناء عمليات الإنتاج المستمرة وتزيل تمامًا مخاطر الاشتعال الكامنة. تعمل مواصفات المعدات الموحدة أيضًا على تبسيط عمليات الصيانة اليومية وعمليات الاستبدال المستقبلية، مما يؤدي بشكل فعال إلى تقليل المخاطر التشغيلية وتكاليف الامتثال على المدى الطويل-.
الأخطاء الشائعة في الاختيار والتركيب في المصانع الكيميائية
1. الثقة العمياء في التصنيف البسيط "لإثبات الانفجار-".
تعرض العديد من أجهزة الإرسال العامة-التكلفة المنخفضة فقط شعارات أساسية مقاومة للانفجار-بدون مجموعة غاز كاملة ودرجة حرارة ومعلمات مطابقة للمنطقة. لا يمكن لهذه الأجهزة التكيف مع البيئات الكيميائية المعقدة-للوسائط الكيميائية وستفشل بالتأكيد في عمليات تدقيق السلامة الرسمية.
2. انفجار غير متطابق-درجة إثبات ومنطقة خطرة
تؤدي درجات الحماية من الانفجارات-غير المتطابقة والمناطق الخطرة إلى مخاطر جسيمة على السلامة وإهدار غير ضروري للميزانية. إن تركيب أجهزة إرسال Ex d في المناطق الخطرة المستمرة بالمنطقة 0 ينتهك مواصفات السلامة الأساسية. وفي الوقت نفسه، يؤدي تحديد أجهزة إرسال Ex ia ذات التكلفة العالية- لتطبيقات المنطقة 2 القياسية إلى إنشاء نفقات تكلفة زائدة عن الحاجة. تضمن مطابقة الدرجات الدقيقة استنادًا إلى تصنيف منطقة الموقع-الامتثال الكامل والفعالية المثلى من حيث التكلفة.
3. تجاهل تآكل الوسائط والقدرة على التكيف مع درجات الحرارة
لا تتضمن شهادة مقاومة الانفجارات- بطبيعتها مقاومة التآكل. تعتمد معظم الوسائط الكيميائية على الأحماض أو القلوية أو المذيبات-. مع مرور الوقت، تؤدي هذه المواد إلى تآكل الأغشية القياسية 316L، مما يتسبب في فشل الجهاز ومخاطر محتملة على السلامة. بالإضافة إلى ذلك، تتطلب بيئات العمليات ذات درجات الحرارة المرتفعة-تصنيفات درجات حرارة متطابقة بشكل صحيح لمنع ارتفاع درجة حرارة العلبة والاشتعال العرضي.
4. الأسلاك والتأريض-غير قياسي في-الموقع
يعد التثبيت الاحترافي أمرًا بالغ الأهمية مثل الأجهزة-عالية الجودة. يمكن أن تؤدي منافذ الكابلات غير المغلقة والتأريض غير المحكم وفجوات الأسلاك المكشوفة إلى الإضرار بأداء -مقاومة الانفجار- المعتمد في المصنع لجهاز الإرسال. حتى الأجهزة-المتميزة تشكل مخاطر كبيرة على السلامة إذا تم تركيبها بطرق غير-قياسية.
ما قبل-قائمة مراجعة اختيار الشراء للانفجار الكيميائي-أجهزة إرسال إثبات
استخدم قائمة التحقق العملية هذه-للشراء المسبق لضمان الامتثال الكامل والقدرة على التكيف بشكل مثالي في-الموقع قبل الانتهاء من عملية الشراء:
- أكد على-مستوى المنطقة الخطرة بالموقع (المنطقة 0/1/2) لمطابقة نوع مقاومة الانفجار-المطابق
- توضيح نوع الوسائط القابلة للاشتعال (مجموعة الغاز IIA/IIB/IIC) لتحديد متطلبات التصنيف
- درجة حرارة المطابقة (T4 – T6) بناءً على درجة حرارة البيئة المحيطة ودرجة حرارة الوسائط
- التحقق من شهادة IECEx/ATEX الكاملة والصالحة للامتثال لمراجعة المشروع
- حدد مادة الحجاب الحاجز (الفولاذ المقاوم للصدأ 316L، Hastelloy) وفقًا لخصائص تآكل الوسائط
- تحديد نوع الإشارة (4-20mA / HART) لتتوافق مع أنظمة التحكم PLC/DCS الحالية
- تحقق من درجة حماية IP وقابلية التكيف مع درجة الحرارة المحيطة لضمان التشغيل المستقر على المدى الطويل-.
الأسئلة المتداولة
ما هو الفرق بين Ex d و Ex ia للاستخدام الكيميائي؟
تستخدم أجهزة الإرسال المقاومة للاشتعال حاويات محكمة الغلق قوية لاحتواء الأخطاء الداخلية. إنها مثالية لبيئات المنطقة 1 والمنطقة 2 الخطرة المتقطعة، وتغطي معظم ورش العمل الكيميائية القياسية. على سبيل المثال، تستخدم أجهزة الإرسال الآمنة بشكل جوهري دوائر منخفضة الطاقة-مع احتمالية إشعال صفر. إنها توفر تكرارًا فائقًا للسلامة للمناطق الخطرة المستمرة في المنطقة 0 ولكنها تتطلب استثمارًا مقدمًا أعلى.
هل درجة IIC ضرورية للمصانع الكيميائية العادية؟
يوصى بشدة باستخدام تصنيف IIC لجميع المصانع الكيميائية. وهو يدعم بشكل كامل الغازات القابلة للاشتعال IIA وIIB الشائعة ويتكيف مع معظم بيئات إنتاج الوسائط المختلطة. كما أنها تحتفظ بهامش أمان كبير لترقيات العمليات المستقبلية وتعديلات المواد الخام، مما يؤدي إلى تجنب الاستبدال المتكرر للأدوات وتكاليف الشراء الإضافية.
هل تتطلب أجهزة الإرسال المقاومة للانفجار-فحصًا دوريًا للسلامة؟
يعد الفحص والمعايرة الروتينية أمرًا إلزاميًا لجميع أجهزة المنطقة الخطرة. يجب على الفرق الميدانية التحقق بانتظام من إحكام العلبة وسلامة إغلاق الكابلات واستقرار التأريض، إلى جانب معايرة الدقة الدورية. تحافظ ممارسات الصيانة هذه على أداء مقاوم للانفجار-على المدى الطويل-ووثوقية مراقبة العملية المتسقة.
الملخص النهائي
تعتبر أجهزة إرسال الضغط المقاومة للانفجار-أدوات معالجة تركز على السلامة-في المنشآت الكيميائية. بالإضافة إلى توفير الحصول على بيانات الضغط بشكل دقيق، تكمن قيمتها الأساسية في القضاء على مخاطر الاشتعال الكهربائي وتحقيق الاستقرار في السلامة التشغيلية الشاملة لورشة العمل.
يجب ألا يعتمد اختيار الأدوات الكيميائية مطلقًا على العلامات الأساسية لمقاومة الانفجار-. ويتطلب الأمر تقييمًا شاملاً لتصنيف المناطق الخطرة، ودرجة مجموعة الغاز، وتصنيف درجة الحرارة، ومقاومة تآكل الوسائط، وصلاحية الشهادة. تساعد مطابقة المواصفات المناسبة والتركيب الموحد المصانع على اجتياز عمليات تدقيق السلامة بسلاسة، والتخلص من مخاطر الانفجارات الكامنة، وتقليل نفقات الصيانة والتصحيح على المدى الطويل-.
إذا كنت بحاجة إلى نصيحة مخصصة لاختيار جهاز الإرسال للمناطق الخطرة وظروف المعالجة في مصنعك الكيميائي، فلا تتردد في مشاركة مستوى منطقة الموقع- ونوع الوسائط القابلة للاشتعال ونطاق درجة حرارة العملية وتكوين نظام التحكم. سيقوم فريقنا الفني بتقديم حلول أجهزة إرسال مقاومة للانفجار-متوافقة تمامًا ومُحسَّنة من حيث التكلفة ومخصصة لمشروعك المحدد.
مراجع
1. الجمعية الدولية للأتمتة (ISA). (2025).معيار اختيار أجهزة المنطقة الخطرة لصناعة العمليات الكيميائية. ريسيرتش تراينجل بارك، كارولاينا الشمالية: ISA.
2. إيك 60079-0:2024. الأجواء المتفجرة – الجزء 0: المتطلبات العامة للمعدات.
3. إيك 60079-1:2023. الأجواء المتفجرة - الجزء 1: العبوات المقاومة للهب "د".
4. آي إي سي 60079-11:2023. الأجواء المتفجرة – الجزء 11: السلامة الجوهرية "i".
5. إيتيكس 2014/34/الاتحاد الأوروبي. المعدات وأنظمة الحماية المعدة للاستخدام في الأجواء التي يحتمل أن تكون قابلة للانفجار.
6. إندرس + هاوزر. (2024).الانفجار-دليل تطبيق أداة عملية الإثبات للمصانع الكيميائية.
7. أجهزة عملية سيمنز. (2026).أفضل الممارسات لقياس ضغط المناطق الخطرة.
