دليل اختيار جهاز إرسال درجة الحرارة الصناعية لتطبيقات العمليات

تعمل أجهزة إرسال درجة الحرارة كجسر حاسم بين أجهزة استشعار درجة الحرارة الخام وأنظمة التحكم في المصنع. فهي تأخذ إشارات ضعيفة من RTDs أو المزدوجات الحرارية وتحولها إلى مخرجات مناعية نظيفة وخالية من الضوضاء- لأجهزة PLC وDCS وSCADA. حتى مع وجود -مسبار PT100 أو مزدوج حراري عالي الجودة مثبت في الموقع، فإن اختيار جهاز إرسال غير مناسب-سيؤدي إلى انحراف القياس وسلوك الحلقة غير المستقر وتوقف الإنتاج غير المخطط له.

يتخذ العديد من المشترين قرارات سريعة بناءً إلى حد كبير على سعر الوحدة أو مواصفات الإخراج- الأساسية. إنها تتجاهل أسلوب التثبيت والحدود البيئية للموقع وقيود تحميل الحلقة وملاءمة البروتوكول. غالبًا ما تظهر الأخطاء الصغيرة في المواصفات فقط بعد التشغيل، مما يفرض إعادة صياغة مكلفة على خطوط الإنتاج الحية. يشرح هذا الدليل معايير الاختيار العملية، ويتضمن حالة مصنعية حقيقية-مجهولة المصدر، ويوضح الأخطاء الميدانية المتكررة ويقدم قائمة مرجعية قابلة للاستخدام-للشراء المسبق. يتوافق كل المحتوى مع معايير الصناعة المعمول بها وتجربة التكليف العالمية-الحقيقية.

ما يفعله جهاز إرسال درجة الحرارة الصناعية في الواقع

ينتج PT100 تغييرات طفيفة في المقاومة. تولد المزدوجة الحرارية إشارات ميليفولت صغيرة. ولا ينتقل أي منهما بشكل جيد عبر كابلات المجال الطويلة، خاصة في المناطق القريبة من محركات التردد المتغيرة-ومحركات الخدمة الشاقة-.

تستقبل أجهزة إرسال درجة الحرارة مدخلات المستشعرات الهشة هذه، وتقوم بتشغيل تكييف الإشارة، وتعويض الوصلات -الباردة، وقياس النطاق واكتشاف الأخطاء الأساسية، ثم تقدم مخرجات موحدة. يظل مخرج الطاقة الذي يعمل بحلقة -سلك 4-20 مللي أمبير-هو معيار الصناعة. تضيف المتغيرات الذكية HART أو Modbus RTU لدعم التكوين عن بعد والتشخيص على متن الطائرة.

تهيمن ثلاثة عوامل شكل شائعة على عمليات التثبيت: وحدات التثبيت الرأسية-الموجودة داخل رؤوس توصيل أجهزة الاستشعار القياسية، ووحدات السكك الحديدية DIN-الموجودة داخل خزائن التحكم، والوحدات المتكاملة بالكامل-المجمعة مسبقًا في مجسات درجة الحرارة. يؤثر اختيارك لشكل الأجهزة بشكل مباشر على جهد التثبيت وجهود الصيانة وموثوقية القياس على المدى الطويل-.

معايير الاختيار العملية الأساسية

توافق مدخلات الاستشعار

ابدأ بالتحقق من تطابق إدخال جهاز الإرسال مع أجهزة الاستشعار الموجودة لديك أو المخطط لها.

• إدخال RTD (PT100 هو الأكثر شيوعًا):تأكد من دعم تكوينات RTD المكونة من 2-سلك، أو 3-سلك، أو 4-سلك. تعد الأسلاك الثلاثة معيارًا لمعظم المواقع الصناعية لتعويض أخطاء مقاومة الكابلات. يخلق RTD ذو السلكين انحرافًا ملحوظًا في مقاومة الرصاص لتشغيل الكابلات لفترة أطول.
• المدخلات الحرارية:تحقق مرة أخرى- من نوع المزدوج الحراري الدقيق (K، J، T، S، B، وما إلى ذلك). يستحق أداء تعويض الوصلة الباردة - اهتمامًا وثيقًا. ستنتج أجهزة الإرسال منخفضة التكلفة- ذات درجة CJC- الرديئة إزاحة قياس ثابتة عندما تتغير درجة حرارة الرأس أو الخزانة المحيطة.

تقبل بعض أجهزة إرسال الإدخال العامة-أنواع RTD والمزدوجة الحرارية. تعتبر هذه العناصر مفيدة لمشروعات التحديث المختلطة لأجهزة الاستشعار-. ومع ذلك، قم بمراجعة أوراق بيانات الدقة بعناية؛ أحيانًا تضحي الأجهزة العامة متعددة الأغراض- بأداء القياس لكل-قناة.

إشارة الإخراج وبروتوكول الاتصالات

قم بمحاذاة خيارات الإخراج مع أجهزة التحكم الخاصة بك وسير عمل صيانة الموقع.

• 4-20 مللي أمبير حلقة بسلكين مدعومة:العمود الفقري للصناعة. رفض جيد للضوضاء، يدعم مسافات الكابلات الطويلة، متوافق مع جميع بطاقات الإدخال التناظرية PLC وDCS تقريبًا. احترام جهد إمداد الحلقة المنشورة والحدود القصوى لمقاومة الحلقة؛ سيؤدي تجاهل هذه الأمور إلى تشبع الإشارة في ظل التحميل العالمي الحقيقي-.
• بروتوكول هارت:يقوم بتراكب البيانات التشخيصية الرقمية على 4 حلقات تناظرية سعة -20 مللي أمبير موجودة. يمكن للمشغلين تعيين نطاقات القياس، وضبط قيم التخميد، وقراءة حالة الجهاز والإبلاغ عن أخطاء الدائرة المفتوحة- دون فتح حاويات المجال. وهذا يضيف قيمة حقيقية لنقاط القياس التي يصعب-الوصول إليها-أو تركيبات المناطق الخطرة.
• مودبوس RTU:حل ناقل رقمي خالص، وهو الأفضل لعمليات إعداد المراقبة الكثيفة ومتعددة النقاط. يتطلب مطابقة الأجهزة الرئيسية، وهو ليس مناسبًا عمليًا لأنظمة التحكم التناظرية القديمة-.
• خرج الجهد 0-10 فولت:مناسب فقط لمسافات الكابلات القصيرة، ونادرًا ما يتم نشره لأجهزة إرسال العمليات المثبتة في الميدان.

تجنب المبالغة في-تحديد الميزات التي لن تستخدمها مطلقًا. إذا لم يكن موقعك يحتوي على أجهزة اتصال HART في متناول اليد، فإن الالتزام بالأجهزة الأساسية بقدرة 4-20 مللي أمبير يبقي التكاليف تحت السيطرة مع عدم وجود أي عيوب في الأداء.

الدقة والانجراف ونطاق القياس

قم بتقييم إجمالي خطأ النظام بدلاً من قراءة أرقام دقة جهاز الإرسال المستقل فقط.أجهزة الإرسال الصناعية العامةتقديم دقة ±0.1% FS إلى ±0.5%FS. تتطلب المفاعلات الدقيقة-أو نقاط المراقبة ذات الصلة بالجودة-خطأ إجماليًا أقل من أو يساوي ±0.1%FS؛ بالنسبة للمدخلات الحرارية، تذكر أن تأخذ في الاعتبار خطأ CJC كجزء من هذه الميزانية.

من السهل التغاضي عن الانجراف على المدى الطويل-. إن جهاز الإرسال الذي يتمتع بدقة أولية مثيرة للإعجاب ولكن الانحراف السنوي الكبير سوف يغير القراءات تدريجيًا شهرًا بعد شهر، مما يفرض المزيد من أعمال المعايرة المتكررة. بالنسبة إلى محطات التشغيل-المستمرة، قم بإعطاء الأولوية للوحدات ذات أداء الانحراف المنخفض والموثق بوضوح على المدى الطويل-.

قم بتعيين نطاق القياس على أن يكون ضيقًا بالقدر الذي تسمح به نافذة تشغيل العملية الحقيقية. يؤدي الاحتفاظ بالنطاق الواسع المحدد في المصنع- إلى تضخيم الخطأ المطلق في القياس دون داع. قم دائمًا بإعادة ضبط أجهزة الإرسال في الموقع-لتتوافق مع حدود درجة حرارة العمل الفعلية.

الشكل الميكانيكي وتقييم الدخول والظروف البيئية للموقع

تعمل أجهزة الإرسال في بيئات مختلفة تمامًا: الخزانات التي يتم التحكم في مناخها-، ورفوف الأنابيب الرطبة في الهواء الطلق، وأرضيات الإنتاج المتربة، والمناطق الخطرة القابلة للانفجار.

• جبل الرأس-:تم تركيبه مباشرة داخل رؤوس توصيل المستشعر بجوار المسبار. يقلل طول سلك سلك المستشعر الخام- ويقلل من التقاط الضوضاء. تستخدم على نطاق واسع في الخزانات وخطوط الأنابيب والمفاعلات. راقب حدود درجة الحرارة المحيطة للإلكترونيات؛ ستؤدي الحرارة المشعة الصادرة عن الأنابيب الساخنة غير المعزولة إلى انخفاض أداء جهاز الإرسال.
• DIN-حامل السكك الحديدية:يناسب داخل خزائن التحكم. تعمل أجهزة الاستشعار على توصيل كابلات أطول إلى غرفة التحكم. يصبح التدريع المناسب وإدارة الكابلات أمرًا بالغ الأهمية في بيئات المصانع الصاخبة كهربائيًا.

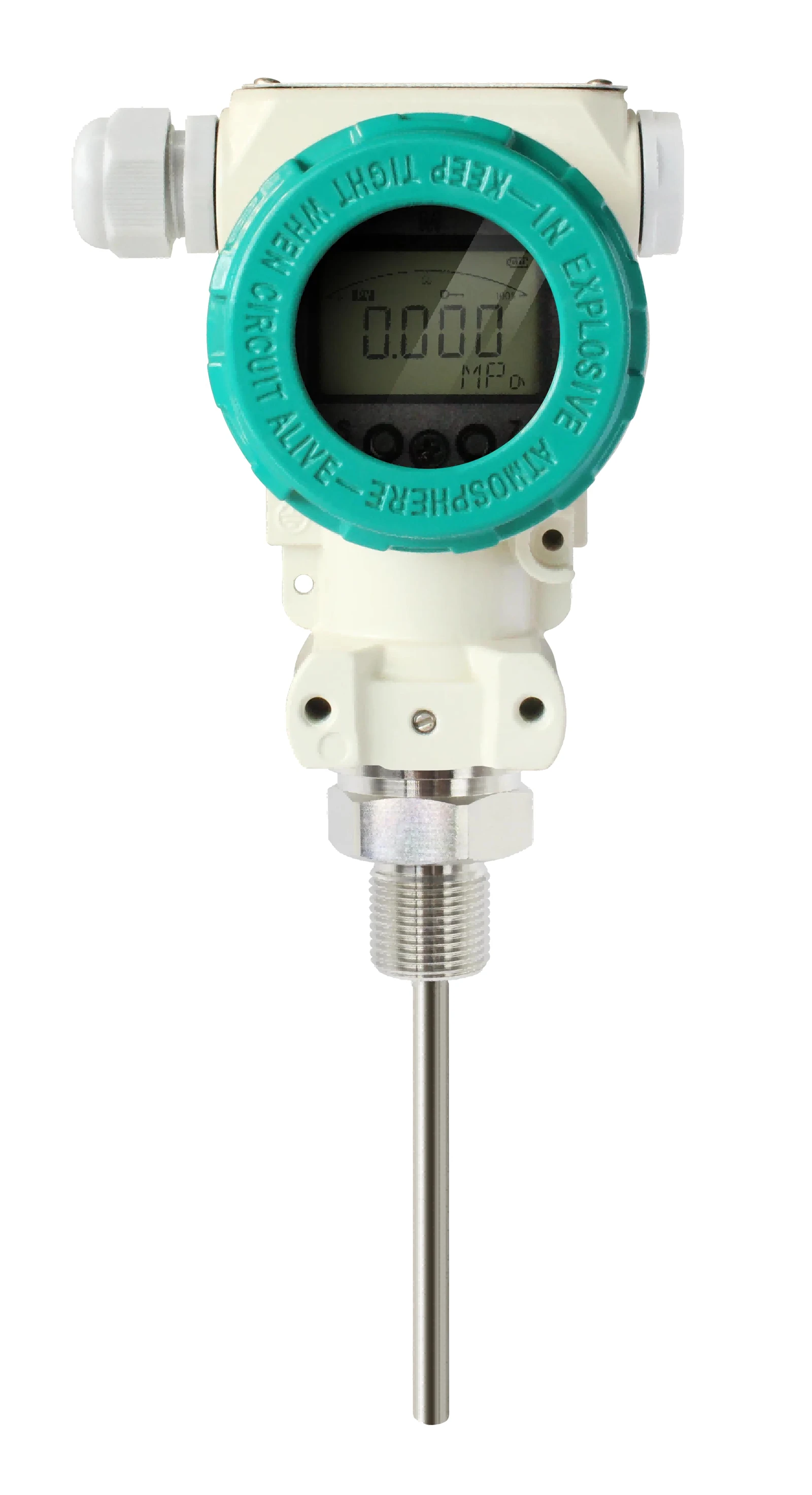

• مسبار متكامل-مجموعة جهاز الإرسال:صغير الحجم وسريع لتطبيقات النطاق القياسي-، ولكنه أقل مرونة إذا احتجت لاحقًا إلى تبديل المستشعرات.

التحقق من تصنيفات IP الضميمة؛ يعتبر IP65 أو IP67 نموذجيًا للتعرض للغبار والرطوبة. بالنسبة للمواقع الخطرة، تحقق من الشهادة الرسمية مثل Ex ia Intrinsically Safe أو Ex d Flame-proof، بما يتوافق مع تصنيف منطقتك. لا تثق في الادعاءات التسويقية الغامضة مثل "مقاومة الانفجار-" بدون أوراق اعتماد صالحة. يوصى بشدة بالعزل الجلفاني عند وجود -اختلافات محتملة بين أجهزة الاستشعار الميدانية وأجهزة التحكم في الغرفة-، وذلك لمنع إزاحات القياس المخفية.

قيود إمدادات الطاقة وحمل الحلقة

يستمد جهازا إرسال-سلكيان بقدرة 4-20 مللي أمبير طاقة التشغيل مباشرة من حلقة الإشارة. يحدد كل نموذج الحد الأدنى من جهد الإمداد والحد الأقصى المسموح به لمقاومة الحلقة. تجمع المقاومة الكلية للحلقة بين مقاومة كبل المجال بالإضافة إلى مقاومة الإدخال من وحدة PLC أو DCS. تجاوز الحدود المنشورة ولا يمكن أن يصل الإخراج إلى 20 مللي أمبير بالكامل، مما يؤدي إلى قراءات مقطوعة وأخطاء متقطعة لا تظهر غالبًا أثناء اختبار الطاولة.

العديد من الشكاوى الميدانية التي تحمل اسم "جهاز إرسال معيب" تعود في الواقع إلى عدم كفاية جهد الحلقة أو مقاومة الحلقة المفرطة.

حالة حقيقية-حالة ميدانية عالمية: تؤدي مواصفات جهاز الإرسال الضعيفة إلى حدوث انحراف متكرر في القياس

قامت إحدى مرافق المعالجة بإجراء ترقيات لقياس درجة الحرارة-عبر أوعية تفاعل متعددة الدفعات. احتفظ الفريق الهندسي بمسبارات المزدوجة الحرارية من النوع K- وطلب أجهزة إرسال منخفضة التكلفة -عالمية-رأس الإدخال-، مع اعتبار سعر الوحدة هو عامل القرار الرئيسي. كانت درجة حرارة الأوعية تتراوح بين 60 درجة و220 درجة، ويحتاج الإنتاج إلى تحكم ثابت في درجة الحرارة ضمن ±0.8 درجة.

بعد بدء التشغيل، لاحظ المشغلون انحرافًا بطيئًا ومتسقًا في القياس. انجرفت القراءات عدة درجات على مدى عدة أيام. أكدت الفحوصات المرجعية التي تم إجراؤها يدويًا أن مجسات المزدوجات الحرارية نفسها تعمل بشكل جيد. أعادت أطقم الصيانة تثبيت المحطات الطرفية، وقامت بتبديل الكابلات الميدانية وتعديل معلمات وحدة التحكم، ومع ذلك استمر الانحراف.

كشفت المراجعة الفنية عن سببين جذريين. أولاً، استخدمت أجهزة إرسال الميزانية تعويضات الوصلات الباردة الأساسية-. شهدت رؤوس التوصيل تقلبات كبيرة في درجة الحرارة المحيطة ليلاً ونهارًا-، مما أدى إلى تقديم إزاحة CJC متغيرة. ثانيًا، أدت الاختلافات المحتملة في الموقع-إلى حدوث تداخل في الحلقة الأرضية-؛ لم تقدم أجهزة الإرسال المحددة أي عزل كلفاني.

بدلاً من استبدال النظام بالكامل، تمت ترقية المنشأة إلى أجهزة إرسال مثبتة على رأس -HART ذات قدرة محسنة على دقة CJC وعزل كلفاني. ظلت المجسات الحرارية والأسلاك الميدانية الموجودة في الخدمة. بعد التثبيت وتكوين النطاق الصحيح، اختفى انحراف القياس. تم تحسين اتساق درجة حرارة الدفعة من -إلى-الدفعة، وتم التخلص من أعمال التشذيب المتكررة في-الموقع. توضح هذه الحالة أن المواصفات الداخلية لجهاز الإرسال، وليس فقط جودة المستشعر، تهيمن على أداء القياس العالمي الحقيقي.

الأخطاء الشائعة في الاختيار والتثبيت التي يجب تجنبها

تجاهل أداء CJC للمدخلات الحرارية

بالنسبة لعمليات إعداد المزدوجات الحرارية، يضيف خطأ تعويض الوصلة الباردة- مباشرة إلى خطأ النظام الإجمالي. ينظر العديد من المشترين فقط إلى دقة جهاز الإرسال المقتبس ويتخطون التحقق من مواصفات CJC. في ظل درجات الحرارة المحيطة المتغيرة، تنتج CJC ذات الدرجة المنخفضة- إزاحة ملحوظة لا يمكن لقص وحدة التحكم إصلاحها بالكامل.

الحفاظ على نطاقات قياس المصنع واسعة دون داع

يؤدي استخدام نطاقات المصنع-الكاملة عندما تستخدم العملية نطاقًا ضيقًا فقط من درجات الحرارة إلى تضخيم الخطأ المطلق في القياس. قم دائمًا بإعادة قياس أجهزة الإرسال لتتناسب مع فترة التشغيل الحقيقية.

إهمال مقاومة الحلقة وميزانية الطاقة

جهازي إرسال-سلكيين بقدرة 4-20 مللي أمبير لهما حدود صارمة للحلقة. تضيف الكابلات الطويلة والرفيعة مقاومة كبيرة. احسب دائمًا إجمالي مقاومة الحلقة مقابل حدود ورقة البيانات قبل النشر.

عامل الشكل غير صحيح للمواقع-الإشعاعية- ذات الحرارة العالية

يتم تركيب أجهزة إرسال مثبتة على الرأس مباشرة على آبار حرارية ساخنة غير معزولة وتعمل عند درجة حرارة مرتفعة للإلكترونيات. يؤدي ذلك إلى تسريع الانجراف وتقصير عمر الخدمة. عندما تكون الحرارة الإشعاعية كبيرة، استخدم أجهزة إرسال السكك الحديدية -DIN البعيدة أو قم بتركيب ملحقات العزل الحراري لرؤوس المستشعرات.

تخطي العزل الجلفاني في مواقع النقاط-الأرضية- المتعددة

إذا تم توصيل المستشعرات وخزائن التحكم بنقاط أرضية منفصلة، ​​فإن تيارات الحلقة الأرضية-تتدفق عبر أسلاك الإشارة. وبدون العزل الجلفاني تحصل على قراءات متجولة تحير فرق الصيانة.

ما قبل-قائمة التحقق من اختيار الشراء

قم بالعمل من خلال هذه النقاط قبل قفل طلبك:

• تأكيد أجهزة الاستشعار: PT100 RTD (2/3/4 سلك) أو النوع الحراري (K، J، T وغيرها)
• رسم خريطة لمدى درجة حرارة العملية الفعلية؛ ضبط نطاق جهاز الإرسال المطابق لظروف التشغيل الحقيقية
• تأكيد نوع الإخراج: 4-20 مللي أمبير، HART، Modbus RTU، التحقق من التوافق مع PLC / DCS الحالي
• حدد نمط التثبيت: حامل الرأس-، قضيب DIN-، مجموعة المسبار المتكاملة
• تقييم ظروف الموقع: نطاق درجة الحرارة المحيطة، الرطوبة، الغبار، الاهتزاز؛ تصنيف IP المطلوب
• متطلبات المنطقة -الخطرة: تأكد مما إذا كانت شهادة الحماية من الانفجارات- مطلوبة أم لا
• تحقق مما إذا كان العزل الجلفاني مطلوبًا، خاصة بالنسبة للكابلات الطويلة أو التركيبات-الأرضية- المتعددة النقاط
• احسب إجمالي مقاومة الحلقة والمرجع الترافقي-مقابل مواصفات طاقة حلقة المرسل
• مراجعة-سير عمل صيانة الموقع: هل سيحتاج الفنيون إلى تكوين وتشخيص HART عن بعد؟

الأسئلة المتداولة

هل يجب علي استخدام جهاز إرسال درجة الحرارة، أم يمكنني توصيل RTD / المزدوجة الحرارية مباشرة إلى PLC؟

تقبل بعض وحدات PLC مدخلات RTD الأصلية أو المزدوجة الحرارية. ومع ذلك، توفر أجهزة الإرسال فوائد ملموسة: تكييف الإشارة، ومناعة أفضل للضوضاء، واكتشاف الأخطاء، وإشارات قياسية من 4 إلى 20 مللي أمبير لتشغيل الكابلات الطويلة. بالنسبة للنقاط الميدانية البعيدة أو أرضيات المصانع المزعجة كهربائيًا، يوصى بشدة باستخدام أجهزة الإرسال.

هل تستحق أجهزة إرسال HART تكلفة إضافية إذا لم نكن نمتلك جهاز اتصال HART-يدويًا؟

يضيف هارت تكلفة الأجهزة. بدون أدوات HART المتوافقة، لا يمكنك الاستفادة من ميزات التكوين أو التشخيص عن بعد. في هذا السيناريو، توفر أجهزة الإرسال القياسية 4-20 مللي أمبير أداءً أساسيًا متطابقًا بتكلفة أقل.

هل يستطيع جهاز إرسال إدخال عالمي واحد-معالجة نقاط المزدوجات الحرارية من النوع PT100 وK-؟

تدعم العديد من وحدات الإدخال العامة- كلا النوعين من أجهزة الاستشعار. ضع في اعتبارك أن الأجهزة العامة غالبًا ما توفر دقة أقل قليلاً لكل-قناة مقارنة بنماذج الإدخال-المخصصة. قارن أرقام ورقة البيانات بميزانية أخطاء النظام لديك.

ما الذي يسبب قراءات الانجراف المتقطعة بعد تثبيت جهاز الإرسال؟

يعود معظم الانجراف المتقطع إلى ثلاثة مصادر جذرية: طاقة الحلقة غير كافية أو غير مستقرة، أو تيارات الحلقة الأرضية-بدون عزل كلفاني، أو تعويض الوصلة الباردة الضعيفة-في ظل درجة حرارة محيطة متغيرة. قم باستكشاف أخطاء هذه المناطق وإصلاحها أولاً قبل استبدال الأجهزة.

الملخص النهائي

أجهزة إرسال درجة الحرارة هي أكثر بكثير من مجرد محولات إشارة بسيطة. تحدد مواصفاتها الداخلية إلى حد كبير استقرار القياس الإجمالي، وليس فقط المستشعر الفعلي الذي تقوم بتثبيته.

قاوم اتخاذ قرارات الشراء بناءً على السعر المقدم فقط. قم بمطابقة نوع الإدخال وبروتوكول الإخراج ونموذج التثبيت والتقييم البيئي ومعلمات التحميل-الحلقية مع ظروف تشغيل المصنع العالمية الحقيقية-. قم بتضييق نطاق جهاز الإرسال ليتناسب مع فترة العملية الفعلية لديك، وانتبه بشدة إلى تعويض الوصلات الباردة - والعزل الجلفاني حيثما أمكن ذلك. يؤدي الحصول على هذه التفاصيل بشكل صحيح إلى تقليل دورات المعايرة، وتجنب مشكلات الانجراف الغامضة وتقليل خسائر الإنتاج التي يمكن تجنبها.

إذا كنت تقوم بفرز مواصفات جهاز الإرسال لخطوط الأنابيب أو المفاعلات أو تطبيقات الأفران، فشارك نوع المستشعر ونطاق درجة حرارة العملية والتحكم في -أجهزة النظام والظروف البيئية للموقع. يمكن لفريقنا الفني الاطلاع على الخيارات المناسبة ومقارنة -التكلفة العالمية-المقايضات-الأداء الحقيقية.

مراجع

• الجمعية الدولية للأتمتة (ISA). (2025).أفضل الممارسات لتطبيق مرسل درجة الحرارة. ريسيرتش تراينجل بارك، كارولاينا الشمالية: ISA.
• حلول عملية إندريس + هاوزر. (2024).دليل اختيار وتركيب جهاز الإرسال RTD والمزدوجة الحرارية.
• إيك 60751:2022. موازين الحرارة المقاومة البلاتينية.
• إيك 60584-2:2021. الجداول المرجعية الحرارية.
• إيك 61326-1:2020. المعدات الكهربائية للقياس والتحكم والاستخدام المعملي - متطلبات EMC.
• إيمرسون لحلول الأتمتة. (2024).دليل استكشاف الأخطاء وإصلاحها في مجال جهاز إرسال درجة الحرارة الذكي.
• أجهزة عملية سيمنز. (2026).حلقة -ملاحظات تطبيق جهاز الإرسال التي تعمل بالطاقة 4-20 مللي أمبير.
