تمثل مواقع المعالجة الكيميائية بعضًا من أقسى ظروف العمل بالنسبة لمعدات قياس المستوى. تتعامل خزانات المعالجة في كثير من الأحيان مع الكواشف المسببة للتآكل، والمذيبات المتطايرة، ومخاليط الرغوة، والأبخرة القابلة للاشتعال، إلى جانب التقلبات الواسعة في درجة الحرارة وضغط العمل. يمكن أن تؤدي أدوات مستوى الأداء الضعيف- إلى تجاوز سعة الخزان، وانحراف معدل التغذية-، وعمليات إيقاف التشغيل غير المخطط لها، وحتى حوادث السلامة المحتملة داخل المناطق الخطرة.
تواجه العديد من فرق المشتريات والهندسة في المصانع أعطالًا متكررة للأجهزة، ليس بسبب انخفاض جودة الأجهزة-، ولكن لأنهم يختارون الأجهزة المصممة للأغراض العامة-خدمات المياه أو النفط بدلاً من البيئات الكيميائية-المحددة. لا توجد أداة عالمية "أفضل" لكل خزان مصنع كيميائي. تحمل كل تقنية نقاط قوة متميزة وحدودًا حقيقية-يجب مقارنتها بوسائط المعالجة الفعلية وتصميم السفن ولوائح سلامة الموقع.
يشرح هذا الدليل أدوات قياس المستوى التي توفر أداءً موثوقًا عبر سير العمل النموذجي في المصانع الكيميائية. وهو يغطي معايير التقييم الأساسية، والتقنية-بواسطة-الملاحظات الميدانية المتعلقة بالتقنية، ومخاطر النشر الشائعة، واعتبارات الامتثال. تم تصميم المحتوى لمهندسي العمليات وتكامل الأنظمة ومتخصصي المشتريات المسؤولين عن تحديد أجهزة المفاعلات وصهاريج التخزين والفواصل والأوعية العازلة داخل المنشآت الكيميائية.
تحديات التشغيل الرئيسية لأجهزة المستوى في المصانع الكيميائية
قبل مقارنة خيارات الأجهزة، من المفيد فهم عوامل الضغط التي تؤدي إلى تآكل أجهزة استشعار المستوى داخل المنشآت الكيميائية. تحدد هذه الشروط خط الأساس لكل قرار يتعلق بمواصفات الأداة.
وسائل الإعلام العملية المسببة للتآكل والعدوانية
سوف تهاجم الأحماض والقواعد والمزائج الكيميائية المختلطة ببطء المواد المبللة غير المناسبة. يتحلل الفولاذ الكربوني القياسي أو مجسات الفولاذ المقاوم للصدأ 304 العادية بسرعة، مما يؤدي إلى التنقر وتقشر المواد وانحراف القياس. حتى التآكل الطفيف يمكن أن يخلق مخاطر تتعلق بالسلامة داخل أوعية التفاعل المضغوطة. إن اختيار المواد المكونة المبللة غير قابل للتفاوض-من أجل عمر خدمة طويل.
البخار والرغوة والتكثيف والإثارة السطحية
غالبًا ما تقوم صهاريج التفاعل وأوعية التخزين الساخنة ببناء طبقات بخار ثقيلة ورغوة سطحية وتكثيف داخلي. تواجه الأجهزة-الصوتية صعوبة هنا، حيث تشتت الأبخرة والرغوة الإشارات الصوتية وتنتج قراءات متقلبة وغير موثوقة. يضيف المحرضون الموجودون داخل خزانات الخلط مزيدًا من التعقيد من خلال إنشاء أسطح سائلة متحركة باستمرار مما يؤدي إلى إرباك أجهزة الاستشعار غير المناسبة.
قواعد تصنيف المناطق الخطرة والامتثال لها
تقع معظم مزارع صهاريج المصانع الكيميائية ومناطق التفاعل ضمن تصنيفات المناطق الخطرة المتفجرة. يجب أن يحمل كل جهاز يتم تركيبه في هذه المناطق شهادة صالحة لمقاومة الانفجار-. لا يمكن للأجهزة غير المعتمدة-اجتياز عمليات تدقيق السلامة وتمثل خطر اشتعال غير مقبول، بغض النظر عن مدى جودة أداء المستشعر من وجهة نظر القياس.
أدوات قياس المستوى الأعلى أداءً لتطبيقات المصانع الكيميائية
يشهد كل نوع من أنواع الأجهزة المدرجة أدناه انتشارًا واسع النطاق-في العالم الحقيقي داخل المنشآت الكيميائية. نحن نركز على الأداء الميداني العملي بدلاً من مجرد مواصفات ورقة البيانات، مع ملاحظة أين يعمل كل حل بشكل جيد وأين يجب عليك تجنب تحديده.

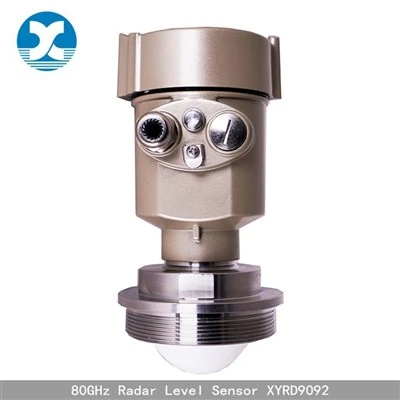

غير -أجهزة إرسال مستوى الرادار
رادار عدم الاتصال-تمثل واحدة من أكثر القوى العاملة مرونة في المصانع الكيميائية الحديثة. تنتقل إشارات الميكروويف-عالية التردد عبر البخار والتكثيف والضوء-إلى-الرغوة المعتدلة والغبار دون اتصال فعلي مع سوائل المعالجة. تقتصر الأجزاء المبللة على سطح الهوائي، لذا يمكنك تحديد PTFE أو الفولاذ المقاوم للصدأ 316L أو Hastelloy لمطابقة الوسائط المسببة للتآكل.
تناسب أجهزة الإرسال هذه صهاريج التخزين وأعمدة التقطير ومفاعلات الخلط والأوعية العازلة التي تعمل تحت ضغط ودرجة حرارة متغيرة. نظرًا لعدم وجود مسبار يغمس في سائل العملية، يتم تقليل تراكم وفحم الكوك على أجهزة الاستشعار إلى الحد الأدنى. الجانب السلبي الرئيسي هو الاستثمار الأولي المرتفع مقارنة بالتقنيات الأبسط. لا يزال من الممكن أن تؤثر الرغوة الكثيفة والثقيلة جدًا على دقة القياس في الحالات القصوى.
أجهزة إرسال مستوى رادار الموجة الموجهة
رادار الموجة الموجهةيرسل طاقة الميكروويف عبر كابل أو قضيب مسبار مغمور داخل الخزان. إنه يتفوق في الأوعية الضيقة، والمفاعلات المهيجة، والتطبيقات التي تحتاج فيها إلى قياس كل من مستوى السائل والواجهة السائلة-السائلة، مثل خزانات فصل الماء عن الزيت- الشائعة في المعالجة الكيميائية الوسيطة.
تتعامل هذه التقنية مع الضغط العالي ودرجة الحرارة المرتفعة-الكيميائية بشكل موثوق. يمكن اختيار مواد التحقيق لخدمة التآكل. يأتي القيد الأساسي من الوسائط اللزجة أو اللزجة أو شديدة التكويك. سيؤدي تراكم المواد على طول المسبار إلى تشويه جودة الإشارة تدريجيًا ويتطلب تنظيفًا دوريًا. حتى مع هذا التحذير، يظل رادار الموجات الموجهة هو الخيار المفضل للعديد من نقاط التحكم في العمليات الكيميائية ذات الحلقة المغلقة.
أجهزة إرسال مستوى الضغط التفاضلي
تُعد أجهزة إرسال الضغط التفاضلي حلاً ناضجًا-ومفهومًا جيدًا لخزانات المواد الكيميائية المضغوطة. يقومون بحساب المستوى عن طريق قياس فرق الضغط الهيدروستاتيكي بين سائل الخزان وغاز مساحة الرأس. يتم نشرها على نطاق واسع في أجهزة استقبال المكثفات، وخزانات عازلة المذيبات وأوعية التخزين المغلقة حيث تظل كثافة سوائل المعالجة مستقرة نسبيًا.
تسمح سدادات الغشاء بسوائل التعبئة المتوافقة مع المواد الكيميائية- لأجهزة إرسال DP بالعمل مع السوائل المسببة للتآكل. ومع ذلك، يتدهور الأداء بشكل ملحوظ عندما تتغير كثافة الوسائط أثناء معالجة الدُفعات. كما أن الرغوة والمواد الصلبة العالقة تخلق حالة من عدم اليقين في القياس. تعمل أجهزة إرسال DP بشكل أفضل كجزء من عملية مستقرة، وليس للتفاعلات الكيميائية الدفعية شديدة التغير.
ضبط مستوى مفاتيح الشوكة
ضبط مفاتيح الشوكةلا تقدم قراءات مستمرة للمستوى، ولكنها تشكل طبقة حرجة من حماية السلامة داخل المصانع الكيماوية. فهي تطلق إشارات إنذار رقمية عند مستوى -عالي أو منخفض-محدد مسبقًا، مما يوفر الحماية من الفائض وظروف تشغيل المضخة الجافة-. وهي تعمل مع السوائل والملاط والعديد من المواد الخام الكيميائية-المساحيق.
عادةً ما تراها مقترنة جنبًا إلى جنب مع الرادار المستمر أو أجهزة إرسال DP لإنشاء أنظمة مراقبة زائدة عن الحاجة. حدد الشوكات ذات درجات المواد المبللة المناسبة وشهادة المنطقة -الخطيرة الكاملة. لديهم طلب صيانة منخفض جدًا وعدد قليل جدًا من الأجزاء المتحركة، مما يجعلها أجهزة احتياطية للسلامة يمكن الاعتماد عليها.
مرسلات مستوى السعة
تقوم أجهزة استشعار مستوى السعة بقياس التغير في السعة الكهربائية على طول مسبار مغمور. يمكن أن تعمل مع العديد من السوائل الكيميائية المسببة للتآكل عند تركيبها مع مجسات مطلية بـ PTFE-. فهي مدمجة ومناسبة للسفن الصغيرة. ومع ذلك، فإن تراكم الطلاء والمواد على سطح المسبار سيؤدي إلى تغيير المعايرة بمرور الوقت. ولهذا السبب، يتم اختيار السعة بشكل أقل في عمليات الكوك الكيميائية-الثقيلة مقارنةً بالبدائل المعتمدة على الرادار-.
قائمة مراجعة المواصفات الحرجة للأدوات على مستوى المصنع الكيميائي
حتى عند اختيار تقنية الأداة الصحيحة، فإن تجاهل عناصر المواصفات هذه يؤدي إلى نتائج ميدانية سيئة.
توافق المواد المبللة:قم بمطابقة الهوائي أو المسبار أو الحجاب الحاجز أو مواد الختم مع الوسائط الكيميائية ودرجة الحرارة والتركيز بدقة. لن يصمد عام 316L ضد العديد من الأحماض القوية.
شهادة مقاومة للانفجار-:تأكد من مطابقة شهادة ATEX أو IECEx لتصنيف منطقة موقعك.
ضغط العملية وتصنيف درجة الحرارة:قم بتضمين هامش أمان أعلى من قمم التشغيل العادية، وليس فقط قيم العمل الاسمية.
الإخراج والاتصالات:قم بتأكيد دعم 4-20 مللي أمبير، أو HART أو Modbus للتكامل مع نظام التحكم DCS أو PLC الموجود لديك.
قيود التركيب:تحقق من حجم الفوهة والأجزاء الداخلية للخزان مثل الحواجز وأدوات التحريك التي قد تتداخل مع مسارات الإشارة.
الأخطاء الشائعة التي تظهر في مواصفات أدوات مستوى المصنع الكيميائي
تكرر تجربة المشروع-الواقعية العديد من الأخطاء التي يمكن تجنبها. تظهر العديد من هذه الأخطاء في أوراق المواصفات من فرق تعتمد فقط على تصفح أوراق البيانات دون التفكير في واقع تشغيل المصنع.
يعد تحديد أجهزة إرسال الموجات فوق الصوتية للمفاعلات الكيميائية وصهاريج تخزين المذيبات أحد الأخطاء الأكثر شيوعًا. يؤدي البخار والتكثيف والرغوة إلى تدمير موثوقية القياس الصوتي، ومع ذلك يتم اختيار أجهزة الاستشعار بالموجات فوق الصوتية أحيانًا بسبب سعر الشراء المنخفض. تؤدي أعمال المعايرة المستمرة الناتجة والبيانات غير الموثوقة إلى القضاء على أي وفورات أولية في التكاليف.
هناك مشكلة شائعة أخرى وهي تجاهل مخاطر طلاء الوسائط عند اختيار رادار الموجة الموجهة أو مجسات السعة. إذا كانت العملية تنتج رواسب لزجة، فإما أن تقبل دورات تنظيف مجدولة للمسبار أو تتحول إلى رادار غير ملامس- لتقليل المشاكل المرتبطة بالتلوث-. يؤدي تخطي عمليات التحقق من شهادات المنطقة -الخطيرة إلى تعرض الامتثال الذي يمكن أن يوقف تشغيل العمل بالكامل.
مرجع سريع قائم على التطبيق-.
المواد الكيميائية الخام-صهاريج تخزين المواد
يعد الرادار غير المتصل-الخيار الأساسي لمراقبة مخزون المذيبات المسببة للتآكل. يمكنك إقرانها بمفاتيح ذات مستوى عالٍ-للشوكة الرنانة لمنع التدفق الزائد.
سفن رد الفعل دفعة
يعمل رادار الموجة الموجهة بشكل جيد مع المفاعلات الدفعية المهيجة. عند حدوث رغوة كثيفة، انتقل إلى الرادار عالي الأداء-غير المتصل-. قم دائمًا بإضافة مفاتيح الأمان على مستوى النقطة-.
السائل-خزانات فاصل السائل
يدعم رادار الموجات الموجهة قياس مستوى الواجهة-، وهو مثالي للفواصل التي تحتوي على سوائل كيميائية ذات طبقات.
خزانات المكثفات والمستقرة-العازلة للكثافة
توفر أجهزة إرسال الضغط التفاضلي المزودة بأختام غشائية متطابقة كيميائيًا أداءً فعالاً من حيث التكلفة-ومثبتًا.
التعليمات
ما هو جهاز المستوى الذي يعمل بشكل أفضل مع خزانات المواد الكيميائية المسببة للتآكل ذات البخار الثقيل؟
تعد أجهزة إرسال مستوى الرادار-غير المتصلة بالتردد العالي- هي الحل المفضل. لا تتأثر إشارات الميكروويف إلى حد كبير بالبخار والتكثيف، ويمكنك اختيار مواد الهوائي المتوافقة مع المواد الكيميائية العدوانية.
هل يمكن استخدام مفاتيح الشوكة الرنانة في جميع خزانات المواد الكيميائية -الخطيرة في المنطقة؟
نعم، بشرط أن تحمل الوحدة شهادة ATEX أو IECEx صالحة تتوافق مع تصنيف منطقتك والمواد المبللة الصحيحة لسائل المعالجة. أنها تخدم وظائف إنذار السلامة، وليس قراءات المستوى المستمر.
هل رادار الموجات الموجهة مناسب للوسائط الكيميائية شديدة التلوث؟
يمكن أن ينجح الأمر، لكن التلوث سيؤدي إلى انخفاض القراءات بمرور الوقت. سوف تحتاج إلى صيانة مجدولة لتنظيف المسبار. في مثل هذه الحالات، غالبًا ما يكون الرادار غير المتصل- هو الخيار الأفضل على المدى الطويل-.
الأفكار الختامية
يتطلب اختيار أدوات قياس المستوى للمصانع الكيماوية أكثر من مجرد مقارنة المعايير الفنية في كتيبات المنتج. يجب عليك مراعاة مدى عدوانية الوسائط، والأجزاء الداخلية للخزان، وسلوك البخار والرغوة، والامتثال للمنطقة -الخطيرة المحلية. يوفر الرادار غير المتصل-تنوعًا واسعًا في الظروف الكيميائية القاسية. يضيء رادار الموجة الموجهة لقياس الواجهة والأوعية الضيقة المهيجة. تظل أجهزة إرسال الضغط التفاضلي اقتصادية بالنسبة للخزانات المضغوطة ذات الكثافة الثابتة-. توفر مفاتيح الشوكة الرنانة نسخة احتياطية أساسية من إنذارات السلامة-عبر جميع عمليات التثبيت تقريبًا.
يؤدي الحصول على هذه الاختيارات بشكل صحيح إلى تقليل أعمال الصيانة غير المتوقعة، وتقليل وقت التوقف غير المخطط له، والحفاظ على توافق مصنعك مع متطلبات تدقيق السلامة. إذا كنت ترغب في الحصول على دعم لمشروع القياس الكيميائي على مستوى-المصنع-الخاص بك، فشارك تفاصيل مثل تكوين الوسائط وأبعاد الوعاء ودرجة حرارة التشغيل-قيم الضغط وتصنيف المناطق-الخطرة. يمكن لفريقنا الفني تقديم توصيات خاصة بالتطبيقات-.
مراجع
1. IEC 61517:2024، أدوات قياس العمليات الصناعية والتحكم فيها - المستوى-، المواصفات العامة.
2. ISA-RP12.06.01:2022، الممارسة الموصى بها لتركيب أدوات المناطق الخطرة في صناعات العمليات الكيميائية.
3. إندريس + هاوزر، 2025.دليل قياس المستوى لأوعية العمليات الكيميائية.
4. فريق هندسة Vega Instruments، 2026.تقرير التطبيق الميداني: تحديات قياس المستوى داخل المصانع الكيماوية.
5. الجمعية الدولية للأتمتة (ISA)، 2025.إرشادات المواصفات للعملية-الأداة المبللة-اختيار المواد.
