عندما يحدد المهندسون وفرق المشتريات درجة الحرارةأجهزة استشعار لخطوط الأنابيب والمفاعلات والأفران وأنظمة التحكم البيئي، يأتي قرار واحد مرارًا وتكرارًا: اختر PT100 RTD، أو استخدم المزدوج الحراري. كلاهما من العناصر الأساسية لقياس درجة حرارة التلامس الصناعي. ومع ذلك، غالبًا ما يؤدي الاختيار السيئ إلى الانحراف المستمر في القياس، وأعمال المعايرة التي لا نهاية لها، وتوقف الإنتاج الذي يمكن تجنبه.
تختار العديد من الفرق أجهزة الاستشعار بناءً على التكلفة الأولية أو العادات القديمة فقط. ونادرًا ما تقوم بمطابقة قدرات المستشعر مع درجات حرارة التشغيل الفعلية والأهداف الدقيقة وظروف الموقع. يمكن لجهاز الاستشعار الذي يعمل بشكل لا تشوبه شائبة على خط إنتاج واحد أن يقدم قراءات غير متناسقة في مكان آخر، وذلك ببساطة بسبب الاختلافات في الاهتزاز والضوضاء الكهربائية ونوافذ التشغيل في درجة الحرارة. يشرح هذا الدليل العملي الاختلافات الأساسية بين PT100 والمزدوجات الحرارية، ويقارن نقاط القوة والقيود الخاصة بها، ويتضمن حالة ميدانية حقيقية، ويحدد سيناريوهات العمل المناسبة ويوفر قائمة مرجعية واضحة-للشراء المسبق لمنع أخطاء المواصفات. تتبع جميع التحليلات معايير الأجهزة الدولية-وتعتمد على خبرة التكليف من المواقع الصناعية.
مبادئ التشغيل الأساسية
لفهم فجوات الأداء التي تظهر في الموقع، ابدأ بكيفية التقاط كل مستشعر لبيانات درجة الحرارة.

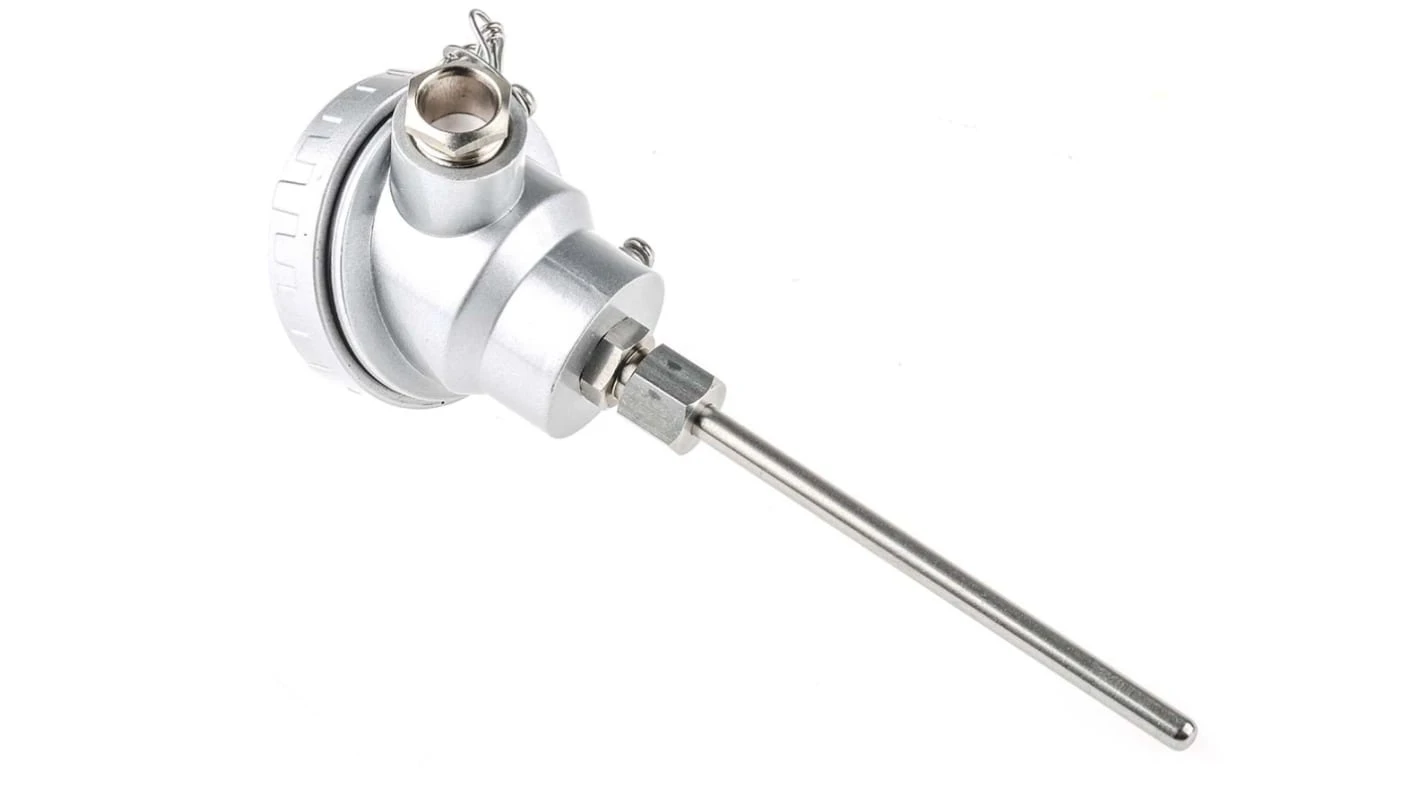

PT100 (كاشف درجة الحرارة بالمقاومة البلاتينية)
يعتمد PT100 على سمة البلاتين التي يمكن التنبؤ بها: حيث تتغير مقاومته باستمرار مع درجة الحرارة. عند 0 درجة، يسجل عنصر الاستشعار البلاتيني 100Ω. وترتفع المقاومة بشكل مطرد مع ارتفاع درجة الحرارة. يرسل نظام التحكم تيار إثارة صغيرًا ويحسب درجة الحرارة عن طريق تتبع تغيرات المقاومة.
يقوم PT100 بإخراج إشارة مقاومة ولا يمكنه توليد إشارات بشكل مستقل. مطلوب قوة خارجية لأخذ القياسات. يوفر منحنى درجة الحرارة المقاومة - خطيًا قويًا. يعمل هذا على تبسيط معالجة الإشارات ويدعم الدقة الثابتة عبر نطاق العمل الكامل.
الحرارية
تعمل المزدوجات الحرارية على تأثير Seebeck. يتم لحام سلكين معدنيين مختلفين معًا لتشكيل وصلة قياس. عند وجود فجوة في درجة الحرارة بين طرف القياس الساخن والطرف المرجعي البارد، يتشكل جهد ملي فولت صغير على طول الدائرة. تقوم وحدات التحكم بتحويل فرق الجهد هذا إلى قيم درجة الحرارة.
المزدوجات الحرارية هي أجهزة استشعار سلبية. أنها تنتج إشارات قابلة للاستخدام دون مصدر طاقة خارجي. المهم هو أن الجهد المقاس يعكس فقط الفرق في درجة الحرارة بين الوصلتين. تعتمد القراءات الموثوقة بشكل كامل على تعويض الوصلة الباردة المستقر، مما يضيف تعقيدًا إضافيًا إلى تكوين الأسلاك ووحدة التحكم.
مقارنة الأداء الأساسي بين PT100 والمزدوجة الحرارية
نطاق قياس درجة الحرارة
يغطي معيار PT100 -200 درجة إلى 600 درجة. يمكن لمتغيرات الخدمة الشاقة أن تدفع الحد الأعلى إلى 850 درجة تقريبًا. وإذا تعرضت لدرجات حرارة متواصلة أعلى من هذه العتبة، تتأكسد عناصر البلاتين تدريجيا. يزداد انحراف القياس سوءًا بمرور الوقت، ويقصر عمر الخدمة بشكل كبير.
تدعم المزدوجات الحرارية طيفًا حراريًا أوسع بكثير. تعمل المزدوجات الحرارية من النوع K بشكل موثوق من -200 درجة حتى 1300 درجة. تتحمل موديلات النوع -النوع S-النوعية العالية والنوع B- الخدمة المستمرة فوق 1600 درجة. وهذا يجعلها الخيار الوحيد القابل للتطبيق للعمليات ذات درجات الحرارة العالية-المرتفعة-بما في ذلك الأفران وأفران المعالجة الحرارية ومراقبة غاز المداخن ذي درجات الحرارة المرتفعة.
الدقة والثبات-على المدى الطويل
يوفر PT100 دقة أعلى بشكل ملحوظ. تحمل الفئة A PT100 تسامحًا قدره ±0.15 درجة عند 0 درجة، بينما تصل الفئة B إلى ±0.3 درجة. يحافظ البلاتين على خصائص المواد المستقرة من خلال التشغيل المستمر الطويل، مع الحد الأدنى من الانجراف في ظل الظروف البيئية المناسبة. وهذا الاتساق مهم بالنسبة للعمليات التي تتطلب التحكم المتكرر في درجة الحرارة ومعايير جودة المنتج الصارمة.
توفر المزدوجات الحرارية دقة معتدلة. تحتوي مجسات النوع K النموذجية على أخطاء تتراوح من ±1 درجة إلى ±2.5 درجة. تتأكسد أسلاك السبائك ببطء تحت حرارة عالية مستمرة، مما يؤدي إلى انحراف تدريجي في القياس. تتغير القراءات أيضًا بسهولة في حالة فشل تعويض الوصلة الباردة أو تركيب كابلات تمديد غير متطابقة. بالنسبة إلى -التحكم في الحلقة المغلقة-عالية الدقة، لا تستطيع المزدوجات الحرارية في كثير من الأحيان تلبية متطلبات التسامح الصارمة.
سرعة الاستجابة ومقاومة الاهتزاز
يمكن بناء تقاطعات الاستشعار الحرارية في هياكل صغيرة ومدمجة. تتفاعل بسرعة مع التقلبات الحادة في درجات الحرارة. تعتبر المجسات الحرارية المعزولة - المعدنية قوية ميكانيكيًا وتصمد بشكل جيد تحت الاهتزاز المستمر على خطوط عادم المحرك والآلات الدوارة الثقيلة.
تتكون عناصر PT100 من سلك بلاتيني ناعم ملفوف حول قلب السيراميك. الهيكل الداخلي هش نسبيا. قد يؤدي الاهتزاز القوي المستمر إلى إتلاف اللفات البلاتينية، مما يؤدي إلى ظهور إشارات غير منتظمة أو فشل دائم في المستشعر. يتمتع PT100 أيضًا بكتلة حرارية أكبر، لذا فإن استجابته للتغيرات المفاجئة في درجات الحرارة تكون أبطأ بشكل ملحوظ من المجسات المزدوجة الحرارية المكافئة.
متطلبات نقل الإشارة والأسلاك
PT100 ينقل إشارات المقاومة. تعمل تصميمات-الأسلاك القياسية الصناعية-الثلاثية أو الأربعة-الأسلاك على تعويض أخطاء المقاومة الناتجة عن كابلات التمديد الطويلة بشكل فعال. تصمد إشارات المقاومة بشكل أفضل أمام الضوضاء الكهرومغناطيسية مقارنة بمخرجات الميليفولت الضعيفة. وهذا يجعل PT100 مناسبًا لنقل الإشارات لمسافات طويلة-بدون تدهور واضح للبيانات.
تقوم المزدوجات الحرارية بإخراج إشارات بالجهد الكهربي-منخفضة المستوى، مما يجعلها معرضة بشدة للتداخل الكهربائي. يجب أن تستخدم التركيبات كابلات تعويض متطابقة بدلاً من الأسلاك النحاسية القياسية. تؤدي الأسلاك غير الصحيحة إلى إنشاء جهد حراري إضافي وإدخال أخطاء قياس مخفية. يوصى بشدة باستخدام الكابلات المحمية للمواقع القريبة من محركات التردد المتغير والمحركات عالية الطاقة-.
اعتبارات التكلفة
تأتي المجسات الحرارية القياسية بتكاليف شراء أولية أقل، خاصة بالنسبة للمشاريع التي تتطلب العشرات من نقاط المراقبة. وتظل هذه الخيارات خيارًا فعالاً من حيث التكلفة-عندما لا تكون الدقة العالية أولوية.
تتطلب أجهزة الاستشعار PT100 استثمارًا أوليًا أعلى. تضيف أجهزة الإرسال الداعمة أو وحدات إدخال PLC المخصصة مزيدًا من النفقات. ومع ذلك، فإن الاستقرار المتميز على المدى الطويل-يقلل من تكرار المعايرة والاستبدال المبكر. على مدار دورة حياة الخدمة الكاملة، تنخفض تكاليف التشغيل الإجمالية لأنظمة المراقبة الدقيقة.
حالة ميدانية حقيقية: يؤدي اختيار المستشعر غير الصحيح إلى انحراف التحكم المستمر
أجرى مصنع معالجة متوسط الحجم- ترقيات لمراقبة درجة الحرارة في مفاعلات الخلط ذات درجة الحرارة المتوسطة-. قام الفريق الهندسي في البداية بتركيب المزدوجات الحرارية من النوع K على جميع نقاط القياس للتحكم في إنفاق الأجهزة. عملت المفاعلات بثبات بين 40 درجة و180 درجة، وكان الإنتاج يتطلب تحمل درجة الحرارة ضمن ± 0.5 درجة للحفاظ على جودة المنتج المتسقة.
بعد التثبيت، اكتشف المشغلون المشاكل المتكررة. تختلف قيم درجات الحرارة المسجلة بانتظام عن القياسات المرجعية المحمولة، مع تقلبات تتجاوز في بعض الأحيان 1.2 درجة. قام الفريق بتعديل معلمات وحدة التحكم بشكل متكرر، إلا أن القراءات غير المستقرة أدت إلى إنشاء دفعات منتجات غير متناسقة. يقضي موظفو الصيانة وقتًا طويلاً كل أسبوع في معايرة المجسات وفحص أسلاك التعويض.
كشفت المراجعة الفنية عن السبب الجذري. تطلبت العملية دقة شديدة ضمن نطاق درجة حرارة متوسطة-، حيث لا يمكن أن تلبي حدود الدقة المتأصلة للمزدوجات الحرارية معايير التحكم. أدى التداخل الكهرومغناطيسي المعتدل الناتج عن محركات الخلط إلى تضخيم تقلب الإشارة بشكل أكبر.
طرح المصنع خطة استبدال مرحلية. ظلت المزدوجات الحرارية في مكانها -لمراقبة قناة العادم ذات درجة الحرارة المرتفعة التي تزيد عن 600 درجة، في حين تمت ترقية جميع نقاط قياس المفاعل إلى أجهزة استشعار PT100 ثلاثية الأسلاك من الفئة A. بعد التعديل، انخفض انحراف القياس إلى أقل من ±0.3 درجة. اختفى عدم تناسق الدُفعات، وتم إلغاء أعمال المعايرة الروتينية الأسبوعية تمامًا. توضح هذه الحالة نقطة واحدة واضحة: نطاق درجة الحرارة وحده لا يمكنه تحديد نوع المستشعر. تحتاج الأهداف الدقيقة ومتطلبات استقرار العملية إلى وزن كبير أثناء الاختيار.
التطبيقات المناسبة لـ PT100
اختر أجهزة استشعار PT100 إذا كان تطبيقك يتوافق مع الشروط التالية:
- تتراوح درجة حرارة التشغيل المستمر بين -200 درجة و600 درجة؛ لا توجد درجة حرارة مستدامة فوق 850 درجة
- تتطلب العمليات دقة عالية وقابلية للتكرار وقياسًا مستقرًا-على المدى الطويل
- إنتاج الأدوية، خطوط الأغذية والمشروبات، أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، معالجة المياه، خزانات التفاعل الكيميائي الدقيقة
- تشغيل الكابلات الطويلة أو المواقع المعرضة لتداخل كهرومغناطيسي معتدل
- تتطلب نقاط القياس صيانة منخفضة ودورات معايرة غير متكررة
التطبيقات المناسبة للمزدوجات الحرارية
تصبح المزدوجات الحرارية هي الخيار المفضل عندما:
- تتجاوز درجة حرارة العمل المستمر 850 درجة، مثل الأفران الصناعية والأفران وأنابيب غاز مداخن الغلايات
- تخضع العمليات لتقلبات سريعة ودراماتيكية في درجات الحرارة
- يحدث اهتزاز شديد حول نقطة القياس
- نقاط مراقبة متعددة-منخفضة الدقة مع قيود صارمة على الميزانية
- -أنابيب عادم ذات درجة حرارة عالية، والمعالجة الحرارية للمعادن، ومعدات الاحتراق
أخطاء شائعة في-اختيار الموقع يجب تجنبها
استخدام PT100 في ظل ظروف درجات الحرارة المرتفعة-المستمرة
يؤدي تشغيل PT100 فوق 850 درجة إلى تسريع أكسدة البلاتين. يتزايد انحراف القياس بشكل مطرد، وغالبًا ما تفشل أجهزة الاستشعار قبل الأوان. للحصول على خدمة مستدامة في درجات الحرارة المرتفعة-، حدد درجات المزدوجات الحرارية المناسبة.
تحديد المزدوجات الحرارية للتحكم الدقيق في درجة حرارة الوسط-.
يختار العديد من المهندسين المزدوجات الحرارية فقط لتوفير التكاليف الأولية للخزانات ذات درجة الحرارة المتوسطة. إذا كانت جودة المنتج تعتمد على درجة تحمل ضيقة لدرجة الحرارة، فإن أخطاء القياس المتراكمة ستؤدي في النهاية إلى خسائر أكبر من الدفعات المعيبة.
استخدام الأسلاك النحاسية العادية ككابلات تمديد حرارية
يعد هذا من بين الأخطاء الميدانية الأكثر انتشارًا. تولد المجموعات المعدنية غير المتطابقة جهدًا حراريًا إضافيًا، مما يؤدي إلى إزاحة دائمة لا يمكن إصلاحها من خلال تعديلات معلمات وحدة التحكم.
التغاضي عن مخاطر الاهتزاز عند تركيب PT100
يؤدي تركيب مجسات PT100 القياسية مباشرةً على المعدات شديدة الاهتزاز إلى إتلاف اللفات البلاتينية الداخلية تدريجيًا. إذا لم يكن من الممكن التخلص من الاهتزاز، فإما التبديل إلى المزدوجات الحرارية أو تحديد إصدارات PT100 المقاومة للاهتزاز - خصيصًا.
ما قبل-قائمة التحقق من اختيار الشراء
اعمل من خلال قائمة المراجعة هذه قبل الانتهاء من مواصفات المستشعر:
- Confirm maximum continuous operating temperature: >850 درجة → الحرارية؛ أقل من أو يساوي 600 درجة مع متطلبات الدقة → PT100
- تحديد خطأ القياس المسموح به: عادة ما يتطلب التسامح الأفضل من ± 0.5 درجة PT100
- تقييم ظروف الموقع: شدة الاهتزاز، طول الكابل، التداخل الكهرومغناطيسي
- تأكد من توفر القوى العاملة للمعايرة والصيانة المنتظمة
- حساب التكلفة الإجمالية، التي تشمل أجهزة الاستشعار والكابلات ووحدات التحكم والخدمة على المدى الطويل-
الأسئلة المتداولة
هل يمكن توصيل إشارات PT100 والمزدوجة الحرارية بنفس قناة التحكم؟
رقم PT100 ينقل إشارات المقاومة؛ المزدوجات الحرارية إخراج الجهد ميلي فولت. تستخدم وحدات التحكم دوائر إدخال منفصلة. يتطلب خلط أنواع المستشعرات مطابقة وحدات الإدخال المقابلة.
ما هو المستشعر الذي يعمل بشكل أفضل في التطبيقات المبردة التي تقل عن -100 درجة؟
يحافظ PT100 على ثبات ممتاز في ظل ظروف درجات الحرارة المنخفضة-. يمكن للمزدوجات الحرارية من النوع T- أيضًا التعامل مع القياسات المبردة. ومع ذلك، يوفر PT100 عمومًا دقة أعلى لمراقبة درجات الحرارة المنخفضة-بشكل ثابت.
هل يلزم وجود جهاز إرسال إشارة لتثبيت PT100؟
ليس إلزاميا. تدعم أنظمة PLC وDCS الحديثة مدخلات المقاومة المباشرة PT100. يوصى باستخدام أجهزة الإرسال لكابلات الإشارة الطويلة للغاية أو المناطق ذات التداخل الميداني القوي، وتحويل إشارات المقاومة إلى مخرجات قياسية من 4 إلى 20 مللي أمبير.
هل تحتاج المزدوجات الحرارية دائمًا إلى تعويض الوصلة الباردة؟
نعم. قياس درجة الحرارة يلتقط فقط الفرق بين قياس الوصلة والوصلة الباردة. بدون التعويض المناسب، تتغير القراءات بشكل مستمر مع تغير درجة الحرارة المحيطة حول خزانة التحكم.
الملخص النهائي
يحتل كل من PT100 والمزدوجات الحرارية مواقع متميزة في قياس درجة الحرارة الصناعية. لا يوجد مستشعر "أفضل" عالميًا - فقط خيار أكثر ملاءمة لظروف عملية محددة.
يتفوق PT100 في تطبيقات درجات الحرارة المتوسطة والمنخفضة-التي تتطلب دقة عالية وثباتًا وموثوقية تشغيل طويل الأمد-. تظل المزدوجات الحرارية هي الحل الأساسي لدرجات الحرارة المرتفعة جدًا-والتغير السريع في درجات الحرارة والمواقع ذات الاهتزازات الشديدة.
الخطأ الأكثر تكلفة في شراء الأجهزة هو إعطاء الأولوية للسعر مقدمًا على مطابقة أداء المستشعر مع متطلبات العملية. قم بتقييم نطاق درجة الحرارة وأهداف الدقة والعوامل البيئية للموقع بعناية. يؤدي هذا إلى تجنب عدم الاستقرار-بعد التثبيت وتكاليف الصيانة غير الضرورية.
إذا لم تكن متأكدًا من المستشعر الذي يناسب تطبيق خط الأنابيب أو المفاعل أو الفرن الخاص بك، فقم بمشاركة معلمات تشغيل العملية ونطاق درجة الحرارة ومتطلبات الدقة. يمكن لفريقنا الفني تقديم توصيات المواصفات المستهدفة ومقارنات التكلفة.
مراجع
- الجمعية الدولية للأتمتة (ISA). (2025).دليل اختيار مستشعر درجة الحرارة الصناعية. ريسيرتش تراينجل بارك، كارولاينا الشمالية: ISA.
- حلول عملية إندريس + هاوزر. (2024).دليل تركيب وتطبيق RTD والمزدوجة الحرارية.
- قياس وتحليلات ABB. (2023).مقارنة PT100 RTD والمزدوجة الحرارية لصناعة العمليات.
- IEC 60584-2:2021. جداول الجهد ودرجة الحرارة الحرارية.
- إيك 60751:2022. موازين الحرارة المقاومة البلاتينية ومعايير PT100.
- أجهزة عملية سيمنز. (2026). استكشاف أخطاء مستشعر درجة الحرارة وإصلاحها ودليل التشغيل الميداني.
