إن المراقبة المستقرة والدقيقة للمستوى هي العمود الفقري لعمليات معالجة المياه ومياه الصرف الصحي الموثوقة. تعتمد كل مرحلة من مراحل العملية - بدءًا من أحواض سحب المياه الخام وخزانات الترسيب إلى أوعية الترشيح وأنظمة جرعات المواد الكيميائية وتخزين النفايات السائلة النهائية - على بيانات المستوى المتسق لتنظيم دورات المضخة، وموازنة التدفق الهيدروليكي، ومنع تجاوز سعة الخزان، وحماية المعدات الميكانيكية من إتلاف ظروف التشغيل الجاف-.
تمثل مواقع معالجة المياه مجموعة فريدة من تحديات القياس التي تميزها عن المنشآت الكيميائية أو مرافق النفط والغاز. يتعامل المشغلون بانتظام مع الحمأة المعلقة، والرغوة السطحية المستمرة، والرطوبة المحيطة العالية، وتراكم الطحالب، ودورات تنظيف الخزانات المتكررة. من المشاكل الشائعة في الصناعة تركيب مقاييس المستوى الصناعي العامة لتطبيقات المياه ومياه الصرف الصحي. غالبًا ما تعاني أجهزة الاستشعار-الجاهزة للاستخدام-من انحراف الإشارة، وتلوث المواد، ومتطلبات الصيانة المتكررة العالية. تعد مطابقة أداة المستوى الصحيح مع ظروف العملية الدقيقة الخاصة بك هي أبسط طريقة لخفض النفقات التشغيلية وتحقيق الاستقرار في أداء المصنع على المدى الطويل-.
تم تصميم هذا الدليل الميداني- خصيصًا لبيئات محطات معالجة المياه. فهو يشرح أنواع مقاييس المستوى الأكثر انتشارًا، وإيجابياتها وسلبياتها-في العالم الحقيقي، وحالات الاستخدام الخاصة بالمرحلة-، ومعايير الاختيار العملية. تم تصميم هذا المورد لمهندسي المصانع ومقاولي المشاريع البلدية ومسؤولي تكامل الأنظمة، وهو يساعد الفرق على تحديد حلول ذات مستوى منخفض من الصيانة والتكلفة-تتوافق مع سير العمل القياسي لمعالجة المياه والصرف الصحي.
تحديات قياس المستوى الفريدة في محطات معالجة المياه
لتحديد مستوى الأجهزة الأكثر موثوقية، يتعين عليك أولاً فهم-العوامل البيئية الموجودة في الموقع والتي تؤثر على أداء المستشعر. تحدد ظروف معالجة المياه الشائعة تقنيات القياس التي تقدم خدمة مستقرة وطويلة الأمد-بأقل قدر من التدخل.
الحمأة والرغوة والشوائب العالقة
تعمل أحواض الترسيب وخزانات التهوية وبرك الصرف الصحي الخام على توليد المواد الصلبة العالقة والرغوة العائمة والحمأة المستقرة بشكل مستمر. تتداخل هذه الملوثات بشكل كبير مع أجهزة الاستشعار الصوتية وتتراكم على أسطح مسبار التلامس، مما يتسبب في قراءات غير منتظمة ويجبر على إعادة المعايرة بشكل متكرر. يجب أن تتميز الأجهزة المثبتة في هذه المناطق الحرجة بتصميم قوي مضاد-للنمو الفطري ومقاومة قوية لتداخل الإشارة.
الرطوبة العالية والتدخل المحيطي الخارجي
معظم نقاط مراقبة معالجة المياه عبارة عن هياكل-مفتوحة الهواء أو شبه مغلقة- تعمل في ظل رطوبة عالية ثابتة. يتراكم التكثيف بشكل روتيني على أغلفة أجهزة الاستشعار وأسطح الاستشعار، بينما تتحمل الوحدات الخارجية التقلبات المستمرة في درجات الحرارة والتعرض للمطر والغبار المحيط. فقط الأجهزة التي تتمتع بحماية عالية من دخول IP ومقاومة مخصصة للرطوبة يمكنها الحفاظ على خرج إشارة ثابت في هذه الظروف المحيطة القاسية.
التبديل المتكرر للمضخة وتقلب مستوى السائل
يؤدي التدفق المستمر للمياه إلى الداخل والخارج إلى خلق تقلبات ثابتة في مستوى السائل واضطراب سطحي عبر خزانات المعالجة. تفتقر مقاييس المستوى الأساسي إلى تصفية الإشارات المتقدمة، لذا فهي تلتقط حركة السطح العابرة كتغيرات صالحة في المستوى. يؤدي هذا إلى وميض البيانات، ودورة المضخة غير المنتظمة، والتحكم الآلي غير المستقر في العملية.
الأنواع الرئيسية لأجهزة قياس المستوى لمعالجة المياه والتطبيقات العملية
استنادًا إلى معدلات الاستخدام الميداني، ومتطلبات الصيانة، وأداء التكلفة الإجمالية-، تغطي خمس تقنيات أساسية لقياس المستوى جميع احتياجات المراقبة تقريبًا لإمدادات المياه البلدية، ومعالجة مياه الصرف الصناعي، وأنظمة المياه المستصلحة.

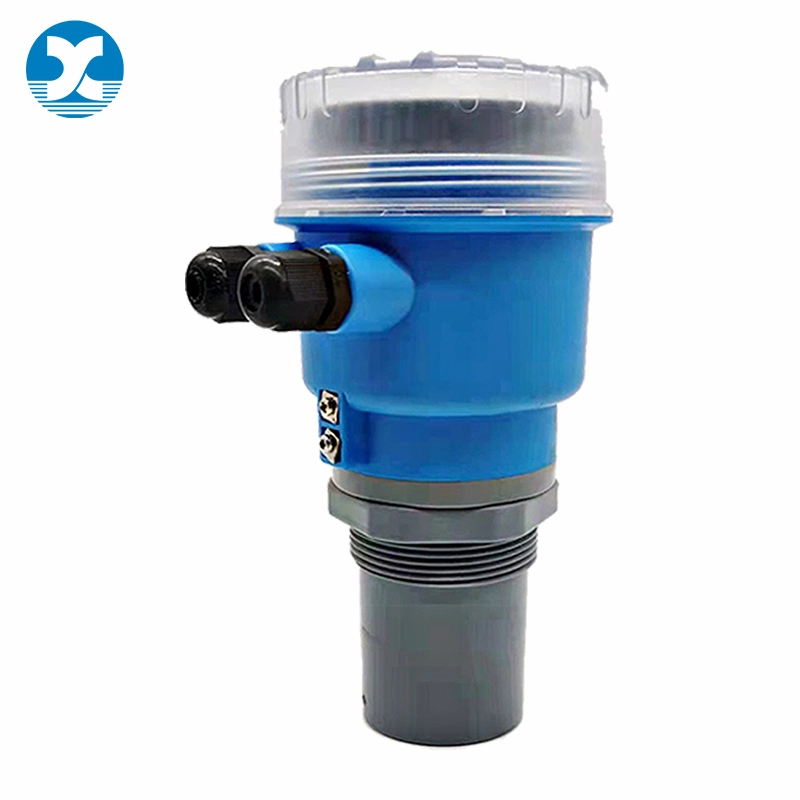

1. مقاييس مستوى الموجات فوق الصوتية (غير -اتصال، فعالة من حيث التكلفة-)
أجهزة قياس المستوى بالموجات فوق الصوتيةاحسب ارتفاع السائل باستخدام وقت الموجة الصوتية -لقياس الرحلة. وباعتبارها أجهزة غير متصلة تمامًا-، فإنها لا تلمس المياه المعالجة أبدًا، مما يؤدي إلى التخلص من قاذورات الحمأة وتراكم المواد الصلبة على مكونات الاستشعار. التثبيت سريع ومباشر، ولا يتطلب قطع الخزان أو الأسلاك المعقدة. هذه البساطة تجعل أجهزة الاستشعار بالموجات فوق الصوتية هي العمود الفقري الأكثر شيوعًا لمهام مراقبة معالجة المياه القياسية.
إنها تؤدي أداءً جيدًا بشكل استثنائي في خزانات المياه النظيفة، وأوعية الترشيح، وخزانات المياه الصافية، ومآخذ المياه الخام مع الحد الأدنى من الرغوة وجودة المياه المستقرة. تشتمل وحدات الموجات فوق الصوتية الصناعية الحديثة على تعويض درجة الحرارة وتصفية الإشارة الذكية، والتي تمنع معظم عدم استقرار البيانات الناجم عن الاضطرابات السطحية الطفيفة والرطوبة المحيطة. بالنسبة للتجمعات المفتوحة الكبيرة ومراقبة القنوات-المفتوحة، فإنها تقدم قيمة وموثوقية لا تقبل المنافسة.
يتمثل القيد التشغيلي الرئيسي في ضعف الأداء في البيئات الغنية بالرغوة أو البخار-. تعمل الرغوة السميكة والمستمرة الموجودة في خزانات التهوية على تشتيت الإشارات الصوتية، مما يؤدي إلى قراءات غير متسقة وغير دقيقة للمستوى مما يؤثر على التحكم في العملية.
2. مقاييس مستوى الرادار (عدم الاتصال، الاستقرار العالي)
-أجهزة قياس مستوى الرادار ذات التردد العالياستخدم القياس المعتمد على الموجات الدقيقة-، وهي تقنية محصنة ضد تغيرات الرطوبة وتغير درجات الحرارة والرغوة السطحية والغبار المحيط. بالمقارنة مع أنظمة الموجات فوق الصوتية، يوفر الرادار مقاومة تداخل أقوى بكثير وإخراجًا مستمرًا أكثر موثوقية، مما يجعله الخيار الأمثل لتطبيقات معالجة مياه الصرف الصحي الصعبة.
في أحواض التهوية، والخزانات اللاهوائية، وأوعية مياه الصرف الصحي ذات الرغوة العالية- حيث تفشل أجهزة الاستشعار بالموجات فوق الصوتية بشكل متكرر، يحافظ الرادار على تتبع المستوى بدقة ودون انقطاع. يعمل تصميمه غير الملامس- على التخلص من مخاطر الالتصاق والتآكل المتوسطة، مما يقلل بشكل كبير من عبء أعمال الصيانة الروتينية. كما أنه يعمل بشكل موثوق في خزانات جرعات المواد الكيميائية المغلقة وأوعية المعالجة المغلقة ذات الرطوبة العالية داخل منشآت المعالجة.
على الرغم من أن أجهزة استشعار الرادار تحمل تكلفة أولية أعلى من البدائل بالموجات فوق الصوتية، إلا أن تشغيلها بدون صيانة-وعمر الخدمة الممتد يوفر عائد استثمار فائقًا طويل الأمد-لمحطات معالجة المياه-المتوسطة والكبيرة الحجم-.
3. أجهزة إرسال المستوى الهيدروستاتيكي الغاطسة (الاتصال، التكيف في المياه العميقة)
تحدد أجهزة إرسال المستوى الهيدروستاتيكي الغاطسة مستوى السائل عن طريق قياس الضغط الهيدروستاتيكي -الحقيقي الذي يمارسه عمود الماء. يلتقط المسبار الغاطس بالكامل تغيرات الضغط ويحولها إلى إشارات مستوى خطي قياسي. هذه التقنية مناسبة بشكل فريد لآبار المياه العميقة والخزانات الجوفية وخزانات الصرف الصحي العميقة التي تتجاوز نطاق القياس الفعال لأجهزة الاستشعار بالموجات فوق الصوتية والرادار.
تدعم أجهزة الإرسال صغيرة الحجم وعالية الدقة-التشغيل المتواصل تحت الماء على المدى الطويل-. الموديلات المزودة بأغشية مضادة للانسداد-وغطاء مقاوم للتآكل-تتعامل بسهولة مع مياه الصرف الصناعي ذات خصائص تآكل خفيفة. يلزم إجراء فحص ميداني متسق وتنظيف الحجاب الحاجز من حين لآخر لمنع تراكم الحمأة من تشويه دقة القياس بمرور الوقت.
4. مقاييس مستوى الرفرف المغناطيسي (في-المراقبة المرئية للموقع)
أجهزة قياس مستوى الرفرف المغناطيسيالاستفادة من آليات الاقتران المغناطيسي لعرض مستوى السائل في الوقت الفعلي-عبر اللوحات المشفرة الملونة الخارجية-. تعمل بدون طاقة خارجية وتوفر مؤشرًا فوريًا للمستوى البصري المحلي. تقوم معظم التركيبات الميدانية بإقران هذه المقاييس بأجهزة إرسال إلكترونية لتمكين نقل البيانات عن بعد والمراقبة المركزية.
وهي مخصصة على نطاق واسع لخزانات الجرعات الصغيرة -إلى-المتوسطة محكمة الغلق التي تحتوي على PAC، وPAM، والمواد الكيميائية المعالجة الحمضية أو القلوية. يمنع البناء المغلق بالكامل تسرب السوائل ويتوافق مع بروتوكولات سلامة النباتات القياسية. ومع ذلك، فإن المكون المغناطيسي العائم يكون عرضة لتراكم الحمأة، لذلك لا يُنصح باستخدام هذه المقاييس لخزانات الصرف الصحي ذات التعليق العالي- حيث يمكن للقاذورات أن تؤدي إلى تشويش الميكانيكا الداخلية.
5. مفاتيح ضبط مستوى الشوكة (نقطة حماية السلامة)
إن مفاتيح مستوى الشوكة الرنانة عبارة عن أجهزة أمان مخصصة على مستوى النقطة-مصممة للتحذير من الفيضانات ذات المستوى العالي-والحماية من التشغيل المنخفض-المضخة الجافة-. يكتشفون التغيرات في عتبة المستوى عن طريق قياس التحولات في تردد اهتزاز المسبار. ومع عدم وجود أجزاء ميكانيكية متحركة، فإنها توفر موثوقية استثنائية ومعدلات فشل منخفضة للغاية.
عادةً ما تقوم فرق المصنع بتثبيت مفاتيح الشوكة الرنانة في أحواض التجميع، والخزانات العازلة، وأوعية جرعات المواد الكيميائية. ومن خلال اقترانها بأجهزة إرسال ذات مستوى مستمر، فإنها تنشئ أنظمة مراقبة سلامة زائدة عن الحاجة تخفف من نفايات الفائض والأضرار التي تلحق بالمعدات. تتوافق هذه المفاتيح مع المياه النظيفة ومياه الصرف الصحي والمواد الكيميائية المعالجة-منخفضة اللزوجة، وهي مكون أمان أساسي للتحكم الآلي في معالجة المياه.
المرحلة-قواعد مطابقة مقياس المستوى المحدد لمعالجة المياه
تتميز كل مرحلة من مراحل معالجة المياه بخصائص فريدة لجودة المياه ومستويات الرغوة والاضطراب السطحي. إن مطابقة الأداة المناسبة لكل منطقة معالجة تعمل على زيادة استقرار القياس مع الحفاظ على انخفاض تكاليف رأس المال والصيانة.
مراقبة كمية المياه الخام والخزان
تعتمد الخزانات الكبيرة المفتوحة ومناطق سحب المياه العميقة بشكل أساسي على أجهزة إرسال هيدروستاتية غاطسة وأجهزة قياس مستوى فوق صوتية. توفر كلتا التقنيتين نطاقات قياس واسعة وتركيبًا بسيطًا، مما يدعم بشكل مثالي تتبع المستوى الروتيني وحسابات مخزون حجم المياه.
عملية الترسيب والترشيح
تتميز خزانات الترسيب والترشيح بجودة مياه مستقرة والحد الأدنى من تكوين الرغوة. توفر أجهزة قياس المستوى بالموجات فوق الصوتية مراقبة مستمرة وموثوقة للمستوى بأفضل نقطة سعر ممكنة، مع الحد الأدنى من متطلبات الصيانة المستمرة.
خزانات التهوية والصرف الصحي اللاهوائية
تولد العمليات التهوية واللاهوائية رغوة سطحية ثقيلة واضطرابًا مائيًا مستمرًا. تواجه أجهزة الاستشعار بالموجات فوق الصوتية القياسية تشتتًا شديدًا للإشارة في هذه الظروف. تعد أجهزة قياس مستوى الرادار - عالية التردد حلاً موثوقًا ومثبتًا ميدانيًا - لقياس المستوى بشكل متسق وغير منقطع.
مراقبة خزان الجرعات الكيميائية
تستخدم خزانات جرعات الندف والمطهرات المغلقة مقاييس مستوى الرفرف المغناطيسي أو أجهزة استشعار رادارية صغيرة الحجم -قصيرة المدى. يتكيف كلاهما بشكل جيد مع مساحات الخزان الضيقة والمغلقة ويقاوم انحراف القياس الناتج عن التبخر الكيميائي والتآكل الخفيف.
معايير الاختيار الرئيسية لأجهزة قياس مستوى معالجة المياه
يعتمد اختيار أداة المستوى الفعال على التقييم الشامل لظروف الموقع، ومتطلبات التحكم في العمليات، وتكاليف الصيانة على المدى الطويل-. تعطي المواصفات الذكية الأولوية للتكيف الميداني على معلمات ورقة البيانات العامة أو التسعير الأولي المنخفض.
أداء مضاد-القاذورات ومضاد-التداخل
لا يمكن تجنب الحمأة والمواد الصلبة العالقة في بيئات مياه الصرف الصحي. يُفضل-أجهزة الاستشعار بالموجات فوق الصوتية وأجهزة الاستشعار الرادارية غير التلامسية لهذه التطبيقات، حيث إنها تقضي على الاتصال المباشر بالوسائط وتراكم القاذورات. عندما تكون أجهزة إرسال نمط الاتصال- ضرورية، حدد دائمًا الوحدات ذات الأغشية المضادة للانسداد -وميزات التنظيف الذاتي- المتكاملة.
حماية الملكية الفكرية والقدرة على التكيف البيئي
تتطلب التركيبات الخارجية والبيئات الداخلية- ذات الرطوبة العالية حدًا أدنى من تصنيف IP67 لمقاومة الماء والغبار لتحمل التعرض للمطر وتكثيف الرطوبة المستمر. تعد مقاومة التكثيف والتعويض التلقائي لدرجة الحرارة من الميزات القياسية الأساسية -التشغيل الموثوق به على المدى الطويل في إعدادات معالجة المياه.
استقرار الإشارة وتصفية التقلبات
يعتبر التقلب العابر في مستوى الماء متأصلًا في عمليات المعالجة المستمرة. تتضمن أدوات مستوى الجودة خوارزميات متقدمة لتصفية الإشارات لمنع ارتعاش البيانات اللحظية. وهذا يضمن إشارات مستوى ثابتة وجديرة بالثقة للتحكم الآلي في المضخة وتنظيم عملية الحلقة- المغلقة.
أخطاء الاختيار الشائعة التي يجب تجنبها
تنبع معظم مشكلات قياس المستوى المستمرة في محطات معالجة المياه من سوء مطابقة تطبيقات الأجهزة، وليس من عيوب الأجهزة. إن تحديد أجهزة الاستشعار بالموجات فوق الصوتية لخزانات التهوية ذات الرغوة الكثيفة يتصدر قائمة الأخطاء الشائعة، مما يؤدي إلى عدم الدقة المزمنة وإعادة المعايرة اليدوية المستمرة. يؤدي تجاهل تصنيفات IP لأجهزة الاستشعار الخارجية إلى تسريع شيخوخة المساكن وفشل دخول المياه. بالإضافة إلى ذلك، فإن الاعتماد فقط على أجهزة الإرسال المستمرة التي لا تحتوي على مفاتيح أمان على مستوى النقطة-يترك المصانع عرضة للفيضانات التي يمكن الوقاية منها وتلف معدات التشغيل الجاف-.
التعليمات
ما هو أفضل مقياس لمستوى خزانات الصرف الصحي التهوية؟
تعتبر أجهزة قياس مستوى الرادار ذات التردد العالي-غير المتصلة- هي الحل الأمثل. إنهم يتجاهلون إثارة الرغوة، والاضطراب السطحي، وتداخل البخار، مما يوفر قياسات مستقرة وقابلة للتكرار في ظروف خزان التهوية التي تهزم تكنولوجيا الموجات فوق الصوتية.
ما هي أداة المستوى الأكثر فعالية من حيث التكلفة-لخزانات المياه النظيفة؟
تقدم أجهزة قياس المستوى بالموجات فوق الصوتية أعلى أداء من حيث التكلفة-لخزانات المياه النظيفة، وخزانات الترشيح، وأحواض المياه الجاهزة. أدواتها-تركيب مجاني،-تصميم بدون تلامس، وصيانة بسيطة تجعلها مثالية لمراقبة المياه النظيفة التي تحتاج إلى صيانة منخفضة.
هل تحتاج خزانات معالجة المياه إلى أدوات مستمرة ومستوى نقطة؟
يوصى بشدة بالتكوين المزدوج للأجهزة -للعمليات الحيوية وخزانات التخزين. يؤدي إقران أجهزة الإرسال ذات المستوى المستمر مع مفاتيح تبديل نقطة الشوكة الرنانة إلى تمكين ضبط عملية الوقت الحقيقي-مع توفير حماية مستقلة لسلامة الحد الأدنى، وتخفيف المخاطر الناجمة عن فشل أداة جهاز واحد-.
خاتمة
يعتمد اختيار مقياس مستوى معالجة المياه على التطبيق-بشكل صارم. لا توجد أداة واحدة تعمل بشكل عام في جميع مناطق العمليات. تتفوق أجهزة الاستشعار بالموجات فوق الصوتية في بيئات المياه النظيفة والمنخفضة-التداخل؛ تتعامل أنظمة الرادار مع ظروف مياه الصرف الصحي الرطبة والرغوية القاسية؛ تخدم أجهزة الإرسال الغاطسة -احتياجات مراقبة المياه العميقة؛ تتناسب أجهزة القياس المغناطيسية مع خزانات الجرعات الكيميائية المغلقة؛ توفر مفاتيح الشوكة الرنانة نسخة احتياطية حيوية للسلامة.
تعمل المطابقة الصحيحة للأجهزة على استقرار تشغيل نظام المعالجة الآلي، وتقليل معدلات فشل المعدات، وتقليل أعمال الصيانة اليدوية، ودعم تشغيل المحطة بشكل متسق وآمن على المدى الطويل-لمشاريع المياه والصرف الصحي البلدية والصناعية.
إذا كنت بحاجة إلى اختيار أداة مخصصة لمشروع معالجة المياه الخاص بك - بما في ذلك تأكيد النموذج وتخصيص النطاق ومطابقة درجة الحماية بناءً على ظروف موقعك -، فشارك معلمات العملية الخاصة بك مع فريقنا. نحن نقدم تكوينات قياس مستوى محسنة بالكامل{3}}وفعّالة من حيث التكلفة لتطبيقك المحدد.
مراجع
1. إيك 61517:2024. قياس العمليات الصناعية والتحكم فيها – المواصفات العامة لأجهزة قياس المستوى.
2. آيزو 14598:2023. جودة المياه - متطلبات أجهزة المراقبة والقياس لمحطات المعالجة.
3. فريق الهندسة الصيني -Inst. (2026).الدليل الفني لقياس المستوى لمعالجة المياه ومياه الصرف الصحي.
4. الرابطة الدولية للمياه (IWA). (2025).أفضل الممارسات لنشر أدوات العملية في معالجة المياه البلدية.
5. أدوات فيجا. (2024).دليل التطبيق الميداني لأجهزة استشعار المستوى في البيئات الرطبة والرغوية.
